產品介紹

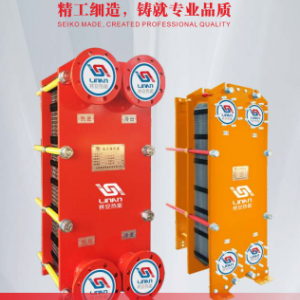

板式換熱器是由一組波紋金屬板組成，板上有孔，供傳熱的兩種液體通過。板式換熱器板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有板式換熱器密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流速度，并且形成許多支撐點，足以承受介質間的壓力差。板式換熱器的型式主要有框架式（可拆卸式）和釬焊式兩大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比列管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
設計特點：
a、高效節能：其換熱系數在3000～4500kcal/m2·°C·h，比管殼式換熱器的熱效率高3~5倍。
b、結構緊湊：板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。
c、容易清洗拆裝方便：板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。
d、使用壽命長：板式換熱器采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。
e、適應性強：板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣；可適用于各種不同的、工藝的要求。
f、不串液，板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。
板式換熱器具有傳熱系數高、壓降小、結構緊湊、質量輕、占用空間小、面積和流程組合方便、零件通用性強、可選擇材料廣以及容易實現規模化生產等特點，已被廣泛應用于食品、機械、冶金、石油化工和船舶等領域，并成為城市集中供熱工程中的主導換熱設備。為了保證板式換熱器的正常運行，延長關鍵部件（如板片、膠墊）的使用壽命，了解掌握板式換熱器出現的故障及其產生原因和處理方法顯得尤為重要。
板片特點：
“巧克力”分流區是我公司引用阿法拉伐眾多專利之一，其獨一無二的結構實現了：
●均勻分布流速，去除了流速死區，從而避免了因污垢堆積而產生的腐蝕，同時又提高了板片換熱面積的利用率。
●同種流體進.出口平行配管，簡化了工程安裝。
●單一板片，簡化維修。
產品優點
a.粘接墊片：我們使用兩種組合硫化環氧膠粘接墊片使墊片永久牢固地粘接在墊片槽內，當打開換熱器時，墊片不會脫落。而其他制造商并未硫化粘膠，有些甚至不用兩種組合膠，這樣不能保證牢固粘接，打開換熱器時墊片常常脫落，而不得不更換墊片。
b.分流區域：我公司采用先進的板片設計其另一個特點是分流區的設計，這也是我公司引用阿法拉伐眾多專利之一。為便于配置接管，現代的板式換熱器的進出口接管都采用單邊。要充分利用全部的換熱面積，必須保證流體均勻分布在整個板片。我們采用的獨特的流區設計，即使對一個最寬的板面，也能保證均勻分布。另一個顯著特點是壓力降較低，可以使更經濟的壓力降用于傳熱，從而獲得最高的傳熱系數。其他制造商由于缺乏良好的導流區，因此需要采用對角流來分配流體到整個板面，對角板結構會令配管復雜，需要兩種不同的板片和墊片，給維修帶來極度不便。
c.免粘接墊片：特點是以方便快捷地就地更換墊片。通過兩個叉與板片邊緣相連，使墊片沿膠墊槽整齊定位。我公司的免粘系統設計中，密封功能和銷扣功能是分開的：在此如除去膠叉，不會影響密封。
d.先進框架技術：優越的夾緊螺栓系統，我公司為方便拆裝換熱器，設計了獨特而優越的夾緊螺栓，它由以下系統組成：
●軸承盒使螺栓很好就位而且容易擰緊。
●防滑墊圈防止螺栓在擰緊時轉動。
e.五點金屬定位系統：
這系統是用于角孔直徑在140mm以上的換熱器上。板片的定位是以五點金屬與金屬接觸而確定，上承桿的三點，可以防止板片上下移動，加上下承桿的兩點，板片也不會左右移動。用五點定位，板片組可以在承桿上沒有阻力的前后移動。墊片密封準確，絲毫不差，墊片壽命也更耐久。這是我公司引用的阿法拉伐獨特的設計。
使用范圍
a. 制冷：用作冷凝器和蒸發器。
b. 暖通空調：配合鍋爐使用的中間換熱器、高層建筑中間換熱器等。
c. 化學工業：純堿工業，合成氨，酒精發酵，樹脂合成冷卻等。
d. 冶金工業：鋁酸鹽母液加熱或冷卻，煉鋼工藝冷卻等。
e. 機械工業：各種淬火液冷卻，減速器潤滑油冷卻等。
f. 電力工業：高壓變壓器油冷卻，發電機軸承油冷卻等。
g.造紙工業：漂白工藝熱回收，加熱洗漿液等。
h.紡織工業：粘膠絲堿水溶液冷卻，沸騰硝化纖維冷卻等。
i.食品工業：果汁滅菌冷卻，動植物油加熱冷卻等。
j. 油脂工藝：皂基常壓干燥，加熱或冷卻各種工藝用液。
k. 集中供熱：熱電廠廢熱區域供暖，加熱洗澡用水。
l. 其他：石油、醫藥、船舶、海水淡化、地熱利用、太陽能利用。
