在螺桿制冷壓縮機中，最重要的零件是一對相互嚙合且齒面扭曲的陰、陽轉子。在轉子中，其扭曲了的螺旋齒面叫作型面。型面為一空間曲面，如圖4-2所示。
和轉子軸線相垂直的平面與型面相交的曲線叫作型線。型線是平面上的曲線。轉子兩端平面上的輪廓線就是型線.圖4-3~圖4-5所示均為型線。根據型線的不同類型，把轉子分為對稱型線和非對稱型線。在非對稱型線中，又分為雙邊非對稱型線和單邊非對稱型線。

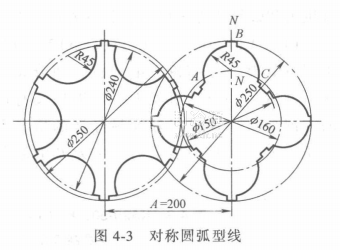

對稱型線 對稱型線是指對齒頂中心線而言的，兩邊的齒型是完全對稱的，都是口弧型線，所以稱為對稱圓弧型線，如圖4-3所示，陽轉子齒頂中線NN兩邊的曲線AB和BC型線完全相同，都是由相同的圓弧所組成的,對NN來說，這兩邊的型線是完全對稱的。對稱圓弧型線轉子,加工比較容易。對加工和裝配所引起的誤差與帶來的不良影響不像非對稱型線轉子那樣敬感.這些都是它的優點。但是，它的效率比較低，存在比較大的泄漏，因此在目前螺桿制冷壓縮機中已經很少采用T。

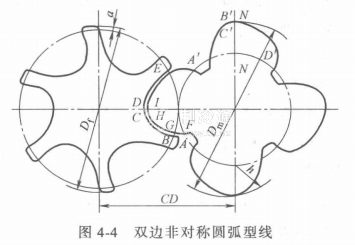

非對稱型線 對齒頂中心線來說，兩邊的齒形不一樣，如圖4-4所示，A'B'為擺線，B'C'為圓弧，C'D'為包絡線。也就是說，對齒頂中心線NN來說，兩邊的齒形不對稱，所以稱為非對稱型線。
1.雙邊非對稱型線。在轉子的型線上，在節圓的內、外均具有型線的，稱為雙邊非對稱型線(圖4-4)。國外的螺桿制冷機多數采用雙邊非對稱擺線包絡線型線。

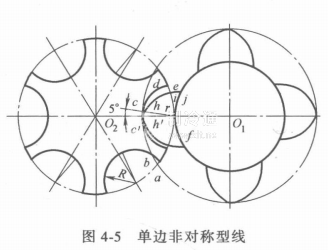

2.單邊非對稱型線。在轉子端面齒形中，僅僅在節圓的一邊具有型線而另一邊沒有型線的稱為單邊非對稱型線(圖4-5)。從理論分析得知，具有單邊非對稱型線的轉子和對稱圓弧型線、雙邊非對稱型線的轉子比較，具有最小的泄漏面積，因此其效率最高。目前制造的螺桿制冷壓縮機，其轉子大多都采用單邊非對稱型線。
