下面以W-JLG16III( II) A型螺桿式氨制冷壓縮機組為例，介紹螺桿式制冷壓縮機組的安裝。
1.安裝前開箱檢查
1)根據隨機出廠的裝箱清單清點機組、出廠附件及所附技術資料，并做好記錄。
2)查看機組型號是否與合同中所訂機組相符。
3)檢查機組及出廠附件是否損壞、銹蝕。
4)機組在開箱后必須注意保管，放投平整。法蘭及各接口必須封蓋、包扎，防止雨水、灰沙侵入。
2.機組安裝
螺桿式制冷壓縮機組采用回轉式壓縮機，其動力平衡性好，振動小，所以對從礎的要求比活塞式壓縮制冷機組低。一般情況下，參照前面所述活塞式制冷壓縮機的基礎施工和安裝要求，即可滿足螺桿式制冷壓縮機組的安裝要求。

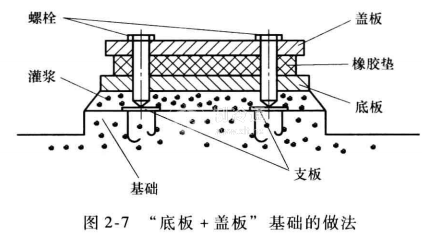

下面介紹一種簡易的機組基礎做法，稱為“底板+蓋板”基礎，如圖2-7所示。WJLG16III (II) A型螺桿式氨制冷壓縮機組需要布6組“底板+蓋板”基礎，如圖2-8所示。
在基礎上按圖樣要求尺寸放置好支板，支板澆注在基礎中，然后在主板上安置蓋板、防振橡膠墊及底板，讓螺栓穿過蓋板、防振橡膠墊擰在底板上，并且使螺栓透過底板緊壓在支板上。將機組吊放于蓋板之前，要把各組“蓋板+底板”調整為同一水平面上。
機組就位后，可以用水平儀在機組頂部法蘭口的平面上測量水平，用螺栓調整機組的水平度，機組縱向、橫向的水平允許差值為1. 5mm/1000mm。
機組找平后，底板上的調節螺栓均應緊壓在支板上，然后進行灌漿，如圖2-7所示。灌漿的做法按活塞式制冷機組基礎的施工要求進行。
