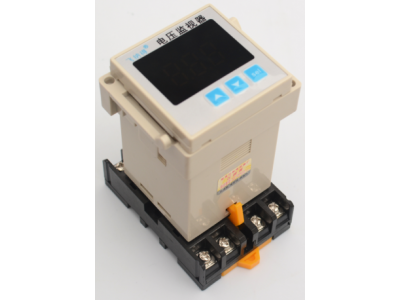

DVE6-2-7電壓監視器使用說明書

一． 產品概述

1.產品特點

本產品是一種智能型電壓監視器，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護、相序保護、功能于一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。

2.適用范圍

本產品可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器和過欠壓保護器。

二． 主要技術參數

主要功能

1 電壓顯示顯示當前電源各相平均電壓值

2 過欠壓保護超出設定值,切斷設備電源

3 缺相保護當三相電源缺相時切斷設備電源

4 相序保護當三相電源相序錯誤時切斷設備電源

5 三相不平衡保護當三相電源不平衡時切斷設備電源

6 聲光報警上述故障發生時發出聲光提示

技術參數

1.電源電壓：三相相電壓220V 線電壓380V

2.電壓測量精度：±1%

3.輸出觸點容量：8A/250VAC

4.工作環境：溫度-40C～80C濕度85%，無凝露

5.頻率：50/60HZ

6.外形尺寸：（長*寬*高）：48*48*90mm

三、操作指南

1.顯示功能

在正常顯示時，顯示屏中間顯示的是當前的電源相電壓的平均值。安“SEL”健可以切換顯示A，B，C三相電壓

2.告警功能

當發生電源過欠壓、三相不平衡、缺相、錯相等故障時，顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“不平衡”、“錯相”等字樣，繼電器輸出觸點斷開，同時發出聲光報警，可按任意鍵消除告警音和故障時間。

3.設置過欠壓值

長按“Sel”鍵2秒，顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。

(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的)。

過壓值設到最大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到最小會顯示“OFF”，表示關閉欠壓告警功能。

4. 內部參數設置

在顯示電壓狀態，長按“▲ ”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
電壓設類	F11	過電壓設定值	100-400 OFF	253	V	當電壓≥253V時產生告警，≤251V時恢復；當電壓≤176V時產生欠壓告警，≥178V時恢復?！癘FF”表示關閉過壓或欠壓告警功能。
	F12	欠電壓設定值	OFF 52-220	176	V
	F13	過欠壓恢復回差	1-20	2	V
動作時間	F21	過欠壓動作時間	0.1-60	5.0	秒	各類故障需要持續設定的時間才會產生作用。錯相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能。
	F22	缺相動作時間	0.1-30 OFF	3.0	秒
	F23	錯相動作時間	0.1-30 OFF	2.0	秒
	F24	三相不平衡動作點	1-50	10	%
	F25	三相不平衡動作時間	0.1-60 OFF	5.0	秒
	END	退出設置
