1 產品概述

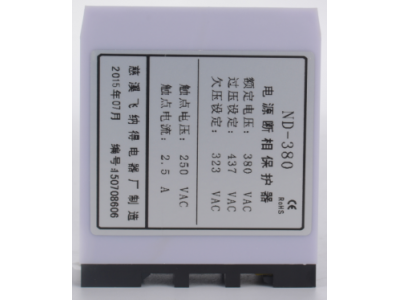

ND系列電源斷相保護器（又稱三相電源監視器、相序保護器、過欠壓保護器等）主要用于交流50/60Hz，額定電壓460V以下，工業三相220V、380V、440V、460V等電壓級別的各種故障檢測，對三相輸入電源的電壓過高、電壓過低、缺相、逆相(相序)、三相電壓不平衡等提供繼電保護，產品廣泛應用于空壓機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電柜、起重機等，如中央空調壓縮機保護，各種電梯的電源監視，水泵、油泵防缺相、逆相保護等，是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。
本產品符合GB14085.5－2001 eqv IEC60947－1：1999標準。
警告！本產品一般是對三相電源的電源側采樣，不得安裝在變頻電流的輸出側！
2 結構特點
1）安裝方式：該保護器底座采用導軌式，內設兩個M4螺孔結構，直接獨立安裝或HT35導軌安裝。
2）指 示 燈：以5個指示燈分別來指示：正常，缺相（電壓三相不平衡），逆相，過壓，欠壓。
3）外型尺寸： 68mm×30mm×76mm。
3 保護特性
1）缺相保護：指被保護線路在運行狀態或非運行狀態時，任意一相發生斷相故障，延時2S動作。
2）逆相保護：防止L1、L2、L3三相交流相序接錯的一種保護措施，延時2S動作。
3）電壓不平衡保護：指三相電壓不平衡將會影響線路安全運行的一種保護措施，三相不平衡率＝
×100%>10%時，保護延時2S動作。
4）過壓保護：指被保護線路電壓高于設定值，延時3~8S動作，恢復回差為6~20VAC。
5）欠壓保護：指被保護線路電壓低于設定值，延時3~8S動作，恢復回差為3~20VAC。
4 主要技術數據
1） 主電路：
1）額定電壓：220VAC，380VAC，440VAC，460VAC。
2）主電路的連接導線：絕緣銅線其載面積1.0~2.5mm。若單股銅線可直接插入接線柱；若采用軟線，則必須在導線上加針型接線頭，以確保連接可靠。
2） 輔助電路：
1）具有電氣不可分的一常開和一常閉觸頭。
2）使用類別：AC15 ，DC13
3）觸點容量：250VAC 2.5A ，30VDC 1.5A
4）約定發熱電流：5A
5. 選型舉例
|
型號 |
功能說明 |
|
ND-380 |
額定電壓380V；斷相、錯相、電壓不平衡、過壓、欠壓；過壓+15%，欠壓-15% |
|
ND-380W |
額定電壓380V；斷相、錯相、電壓不平衡、過壓、欠壓(帶電位器可自調±5-20%) |
|
ND-380T |
額定電壓380V；斷相、錯相、電壓不平衡、過壓、欠壓(客戶指定如±10% ±12.5%等) |
|
ND-380H |
額定電壓380V；斷相、錯相、電壓不平衡； |
|
ND-220 |
額定電壓220V；斷相、錯相、電壓不平衡、過壓、欠壓；過壓+15%，欠壓-15% |
|
ND-460 |
額定電壓460V；斷相、錯相、電壓不平衡、過壓、欠壓；過壓+15%，欠壓-15% |
注：出廠設置一般默認±15% ，其它的則需訂制
6. 選型表
|
型 號 |
額定電壓（VAC） |
過壓設定（VAC） |
欠壓設定（VAC） |
|
ND-220 |
220 |
253 |
187 |
|
ND-220W |
230 ~ 270 |
180 ~ 210 |
|
|
ND-220T |
客戶指定 |
客戶指定 |
|
|
ND-380 |
380 |
437 |
323 |
|
ND-380W |
399~ 456 |
304 ~ 361 |
|
|
ND-380T |
客戶定制 |
客戶定制 |
|
|
ND-440 |
440 |
506 |
374 |
|
ND-440W |
470 ~ 540 |
360 ~ 420 |
|
|
ND-440T |
客戶定制 |
客戶定制 |
|
|
ND-460 |
460 |
529 |
391 |
|
ND-460W |
480 ~ 570 |
370 ~ 440 |
|
|
ND-460T |
客戶定制 |
客戶定制 |
注：由于本保護器只針對電壓及其相序進行保護，所以可適用于各種功率的電機。
7.外形及安裝尺寸 8典型接線圖
