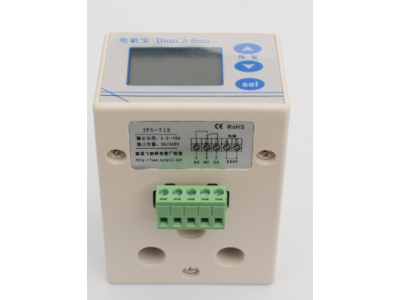

JFY-713系列電動機綜合保護器使用說明(V3.0）

一．產品簡介

本產品是一款智能型電動機綜合保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

二．主要功能

1、 電流顯示：可顯示三相平均電流和A、B、C三相電流。

2、 過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調,提供五條反時限曲線。

3、 缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。

三．技術指標

指 標	型 號	單位	說 明
	JFY-713
額定電流設定范圍	0.5～10	A
電流量程	15	A
電流測量精度	±1%	-
定時限保護動作時間	0.1～20	秒
反時限曲線	無	-
電源電壓	AC 170V～450V	V
觸點容量	3A/440VAC	-	純阻性負載
使用環境	溫度-10℃～50℃，濕度≤85%，無凝露	-

四．操作指南

一、怎樣查看A、B、C三相電流？

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

二、怎樣設置電動機額定電流值？

長按“Sel”鍵2秒，液晶顯示“電流設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

三、怎樣從告警（保護）狀態恢復？

當發生過載、缺相等告警時，會在顯示屏上閃爍顯示“過載”、“缺相”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

四、怎樣設置參數？

在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。內部

參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍		出廠  設定	單位	備注
過載保護類	F11	電動機額定電流	JFY-713	0.5-10	5	A	這個參數可以直接長按Sel鍵設定。
	F13	過載動作時間	0.1 – 60.0		3.0	秒
	F23	缺相動作時間	0.1 – 20.0 OFF		2.0	秒
附加功能類	F61	上電延時	0 – 999		0	秒	通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
	End	退出設置狀態	-

■  基本工作原理

電流檢測

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

過載保護

過載保護可分為定時限保護和反時限保護兩種模式，JFY-701. JFY-713只有定時限模式，JFY-702、704、706、708可通過設置參數F12選擇定時限或反時限模式。

定時限模式

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。

反時限模式

過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，JFY-702、704、706、708均提供5 條反時限曲線，見下表：

過載倍數	反時限曲線(F12)
	1	2	3	4	5	0
1.1	930.2	1860.5	2790.7	3720.9	4651.2	F13 (定時限)
1.2	296.3	592.6	888.9	1185.2	1481.5
1.5	87.1	174.3	261.4	348.6	435.7
2	34.5	69.0	103.5	138.1	172.6
3	12.7	25.3	38.0	50.6	63.3
4	6.7	13.4	20.1	26.9	33.6
5	4.2	8.4	12.6	16.7	20.9
6	2.9	5.7	8.6	11.5	14.3
7	2.1	4.2	6.3	8.4	10.4
8	1.6	3.2	4.8	6.4	7.9
	以上為過載動作時間(單位:秒)

缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

負載電流小于0.5A時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

自動恢復

保護器內部有一個連續故障次數計數器，用于控制自動恢復次數。當發生過載、缺相、三相不平衡等故障時，繼電器斷開，切斷電動機電源，并且故障次數加1。這時如果故障次數未超過設定的自動恢復次數(參數F51)，則在設定的自動恢復間隔時間(參數F52)后，繼電器自動閉合，恢復電動機工作。正常工作一段時間后（由參數F53設定），“連續故障次數”清零，使得下次出現故障時可以重新開始計算自動恢復次數。

例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這里“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。

時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

1. 電動機的三根相線分別穿過A、B、C三個孔

2. 電源接220V或380V都可以，保護器在交流170-450V范圍內都可正常工作。如果條件許可，建議盡量使用220V電源。

3. 端子1為內部繼電器常開點，2為常閉點，3為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、缺相等故障時，繼電器釋放，斷開電動機電源。

4. 安裝尺寸
