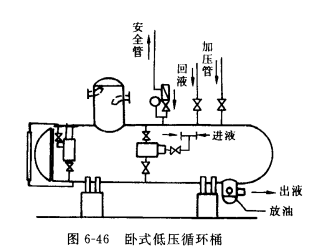

低壓循環桶是裝置在氨泵制冷系統中的設備，它的功能是保證充分供應氨泵的低壓氨液，同時也騎著液體分離器的作用。一般循環貯液桶分為立式和臥式兩種，見圖6-46與6-47。
低壓循環桶的進氣接頭直接與回氣總管相連 ,而出氣管與壓縮機吸氣管連結,因此容器內壓力與回氣壓力相同。使用氨泵時,各蒸發溫度的系統應設有單獨的低壓循環桶，并外包隔熱材料。
當?shù)蛪夯貧膺M(jìn)入容器后,由于速度降低,方向改變,使液體沉降分離出來,而氣體繼續上升被壓縮機吸入,這樣保證壓縮機干壓過程。貯液器的下部設有出液管與氨泵相接。氨液通過浮子調節閥進和循環桶內,并自動保持器內一定的液面高度。當浮子閥失靈時,可用手動閥進行供液。為了便于操作和管理,循環桶上還設有液面指示器及遠 距離液面指示器。在排液時可通過加壓管加壓,將液體排出,運轉時臥式液面高度不應超過其高度的三分之一,立式的不高于四分之一。
一般低壓循環桶貯液量不小于氨泵每小循環量的30%。關于低壓循環桶的選用計算如下:
低壓循環桶直徑
