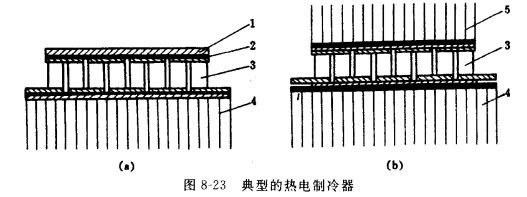

圖8-23(a)的熱電堆使用時,兩個端面與散熱器之間采用的絕緣措施常有以下幾種，
(1)在鈾連接片和散熱器之間放一薄層云母片(或滌綸薄膜 ) ,為了保證良好的熱接觸 ,涂一短層導熱硅脂并輕微加壓。
(2)散熱器用鋁制,對表面進行陽極氧化處理,其優點是絕緣層薄 ,并能 耐 1000V電壓。
(3)在冷、熱端面上涂一層低熱阻的高強度絕緣漆,也能取得理想的導熱和絕緣效果。熱電制冷器在使用時,必須注意先裝上冷卻熱端的散熱器或接上冷卻水源,然后才能接通電源制冷,否則會遭 致熱電堆的損壞(時間 長了會使熱電堆的鈣焊處熔化而造成斷路 )。
按使用條件不同,散熱器取不同形式。條件許可時最好使用流水冷卻,散熱器做成大小形狀不等的水箱。如果使用條件限制只能用自然對流或強迫通風散熱,散熱器就做成不同形式的金屬散熱葉片。當制冷器功率不大時,可以用欲冷部件的機殼散熱，在制冷器是瞬時或不連續工作的場合,可以用某些低熔點鹽類來散熱,這些鹽類在熔化時吸收一定的熱量 (熔化潛熱), 而溫度不上升。
目前,由于熱電制冷器的應用已非常廣泛,因此在熱電堆商品化的基礎上,制造廠預先給各種熱電堆配上合適的冷卻水箱,制成了規格各異的小型熱電制冷器,供用戶選購。根據產品說明書的要求,只要給制冷器接上合適的直流電源和冷卻水源,就可給被冷卻物提供一個方便的人工冷源。圖8-24 至圖8-27為幾種不同的熱電制冷器結構。
