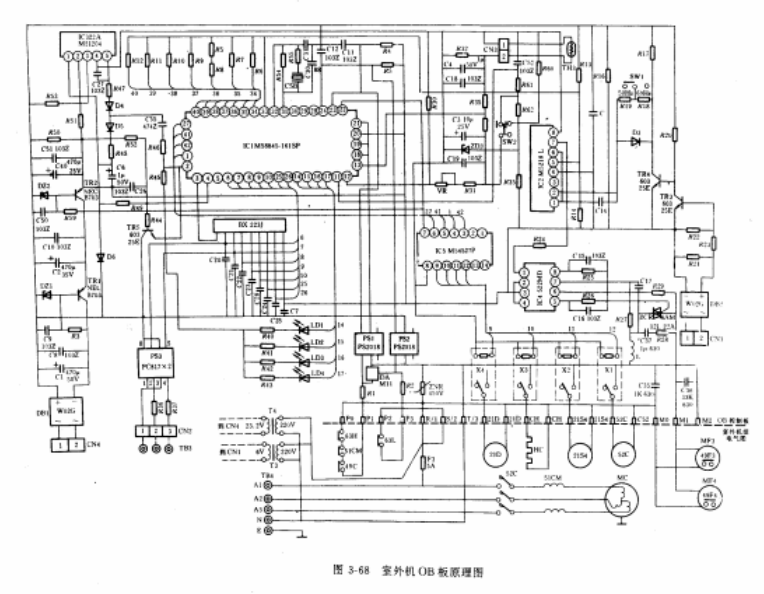

圖3-68是室外機OB板的原理圖。380V電源從TB4送入,經保險絲F3和N端向變壓器T3和T4輸入交流220V。T3次級輸出交流6V,從接插件CN1到DB2(W02G)整流后，輸出取樣信號送給TR3、TR4管放大。變壓器T4次級輸出交流23.2V,從接插件CN4到DB1C(W02G整流、C1濾波后,送給電源調整管TR1、DZ1和TR2、DZ2等元件組成的直流穩壓電路,向OB板提供穩壓電源。室內機送來的制冷控制信號由CN2的1、2端輸入到光電耦合器PS3的1、2腳(PS3內部由兩組PC817光電耦合器組成)再從其7、8腳輸出信號到單片機IC1(M58845-161SP)的2和6腳,則IC1發出操作指令,IC1的(42)腳輸出高電平到功率驅動芯片IC5(M54527P)的3腳,其對應輸出端(12)腳呈低電平,繼電器X1吸合，X1的常開觸點閉合,接通接觸器52C的工作電源,52C觸點閉合,壓縮機MC啟動,進行制冷。同時,IC1的控制指令通過溫控電路送到IC4(522MD),再IC4由等元件組成的觸發電路,控制雙向可控硅BCR導通,而使室外風機運轉。用于測量冷凝器溫度的熱敏電阻TH3由CN3接入,變化信號通過與標準源電路比較后饋送至IC1,并通過IC2(M5218L)向IC4輸出信號,控制雙向可控硅BCR的觸發信號,自動調整室外風機MF3和MF4的運轉速度。當CN2的1、2間控制信號為0V時,IC1的(42)腳由高電平變為低電平,繼電器X1釋放,壓縮機停止運轉，但風機照常排風,直到TH3的冷凝溫度到達下限值時,觸發信號截止,可控硅即關閉風扇MF3、MF4 電源。溫度上升后,又根據室內機送入的控制信號重復上述制冷程序。
