卡套式管接頭的連接特點
卡套式管接頭的連接特點是依靠卡套的切割刃口，緊緊咬住鋼管管壁，使管內的高壓流體得到完全密封。這種接頭還具有防松的結構特點，耐沖擊、耐振動。
噬合式卡套管接頭適用于小管徑的高壓系統.擠壓式卡套管接頭適用于中、低壓管道。由于室內采暖管道、熱水、給水、燃氣管道采用了上述連接工藝。減少了螺紋連接，極大地改善了管工勞動強度，有效地降低了工程造價。由于擠壓式卡套管接頭無需專用的工具及動火焊接，在易燃、易爆區及高空場所的管道尤其適用。
卡套式管接頭的密封原理

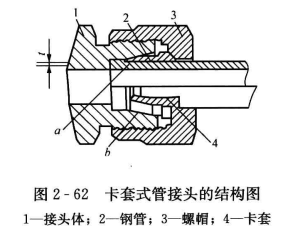

(1)噬合式卡套連接密封原理。將管子按圖2-62的形式裝配好后，用手將螺帽轉動進扣，同時轉動管子，當管子和螺帽用手轉不動時，說明接頭體、卡套、管子和螺帽器件均處于準備工作狀態，然后再用扳手將螺帽上1~1.25圈，即整個裝配完成。在接頭裝配過程中，卡套在外力作用下，被推入接頭體的24°錐孔中，卡套刃口端受錐孔約束產生徑向收縮，使卡套刃口切人管子外壁(切入深度t=0. 25~0. 5mm)，從而形成圖2-62所示的環形凹槽a，以確保管子與卡套之間的密封和連接。同時卡套刃口端的26°外錐與接頭體間完全緊密貼合，形成圖2-62所示的一道可靠的外密封帶b，保證了卡套與接頭體間的密封。另外，在螺帽
擰緊時產生的壓縮力的作用下，卡套中部拱起，呈鼓形彈簧狀，可避免因振動而使螺帽松脫的現象。卡套尾部與鋼管緊密抱緊，可起到防止鋼管振動傳遞到卡套刃口端的作用。其密封原理如圖2-63所示。這種連接結構具有良好的耐沖擊和抗振動的性能。同時為了實現上述功能，卡套應具有足夠的硬度和良好的韌性。
