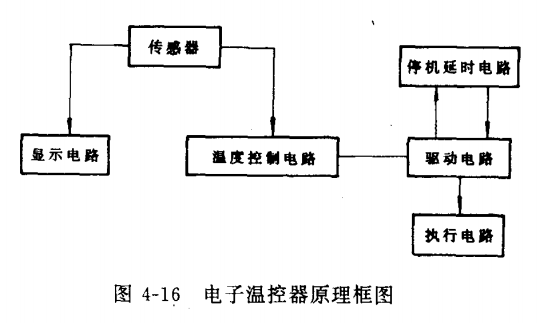

DWK-2型電子溫控器的原理框圖如圖4-16所示,由傳感器、冷藏室溫度控制電路、停機延時電路、驅動電路、執行電路、顯示電路等組成。
由冷藏室傳感器探測到的溫度變化信號轉換成電阻變化信號,送到溫度控制電路。
溫控電位器設計在冷藏室溫控電路中,根據溫控電位器滑柄位置的不同,溫控電路輸出的開停機信號也不同,也就是說。在使用過程中,通過調整顯示板上的溫控電位器即可調整冰箱內溫度。
為了提高電子溫控器的溫控精度特選用精度及一致性均未超出士0.5C的負溫度系數的熱敏電阻溫度傳感器SWF12-B。
冷凍室溫度顯示電路中設置了三個溫度顯示的比較點,當溫度變化到比較點以下時，即輸出高電平信號,驅動相應的發光二極管亮。
壓縮機停機延時保護功能由停機延時電路來實現.壓縮機一旦停機,通過三極管、電容，使運算放大器324-1輸出的高電平送至驅動電路的負輸入端324-6上,致使壓縮機繼續停機，經過(9士2)min,324-1輸出端的高電平緩慢下降到一定值(2V)時,且冷藏室傳感器溫度高于停機溫度,則壓縮機開機。
當接通“速凍開關,壓縮機立即連續運轉,不受停機延時的影響,也就是說,速度優先，滿足了用戶需要。
另外,考慮到用戶需要,在顯示板上安裝了“制冷"指示燈(發光二極管)只要壓縮機狀態，“制冷"指示燈就亮。
