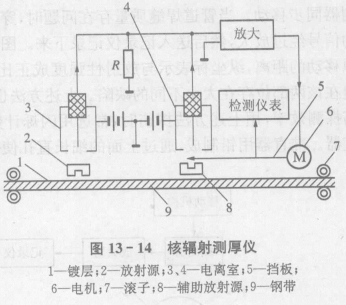

核輻射測厚儀是利用射線的散射與物體厚度的關系來測量物體厚度的。如圖13 - 14所示是利用差動和平衡變換原理測量鍍錫鋼帶鍍錫層厚度的測量儀。
圖中3、4為兩個電離室,在它們的外殼上加上極性相反的電壓,形成相反的柵極電流,使電阻尺上的壓降正比于兩電離室輻射強度的差值。電離室3的輻射強度取決于放射源2的放射線經鍍錫鋼帶鍍錫層后的反向散射,電離室4的輻射強度取，決于輔助放射源8的放射線經擋板5位置的調制程度。利用尺上的電壓,經過放大后,控制電機轉動,以此帶動擋板5位移，使電極電流相等，用檢測儀表測出擋板的位移量，即可測得鍍錫層的厚度。
