①葉片固定式壓縮機的結構 葉片固定旋轉式(定片式、刮片式、轉子式)壓縮機，電動機在殼體內的上部，壓縮機在下部。偏心軸帶動活塞與汽缸內壁接觸形成滾動運動。汽缸壁設有一個傳通槽，槽內裝的滑塊（刮片）與活塞外沿接觸配合，在彈簧力的作用下緊密接觸起到密封作用?；瑝K將月牙形內腔分割為吸氣腔和排氣腔兩部分。在滑塊兩側的氣缸體上設有吸氣孔和排氣孔，吸氣孔沒有吸氣閥，蒸汽可直接進入吸氣腔，排氣孔裝有排氣閥，經它排除的氣體進入泵殼內，其機殼內為高壓氣體，在吸氣管上裝有氣液分離器，起防止液擊的作用，小冷量的轉子式壓縮機為家用冰箱、空調器和小型商業制冷設備所采用。

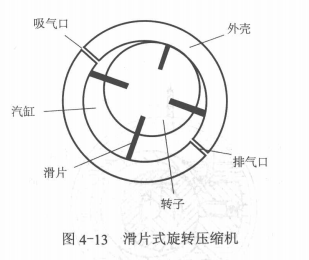

②葉片旋轉式壓縮機的結構 葉片旋轉式(滑片式)壓縮機的結構如圖4-13所示。在圓柱形的汽缸里 ， 裝一個繞固定軸旋轉的圓柱形轉子(活塞)。轉子上開有數個徑向狹槽，槽里裝有能作徑向移動的滑片。轉子軸線與汽缸軸線不重合，存在一個偏心距 ，轉子的一側總是與汽缸壁接觸 ，使汽缸內壁與轉子外表面間構成一個月牙形空間。轉子旋轉時，滑片在離心力作用下其端部與汽缸壁緊貼 ，從而將月牙形空間分隔成若干個肩形基元容積。轉子旋轉一周，每個基元容積將經歷最小-最大-最小的變化?；綁嚎s機正是通過每個基元容積的擴大和縮小，來完成制冷劑燕氣的吸入、壓縮和排出的。
