空調器的電氣控制線路——壓縮機電動機的啟動和保護控制

空調器的控制線路一般有壓縮機電動機的啟動和保護控制，風肩電動機的起動制，溫度和時間的控制，各種附設裝置(如電加熱、電加濕等)的控制。

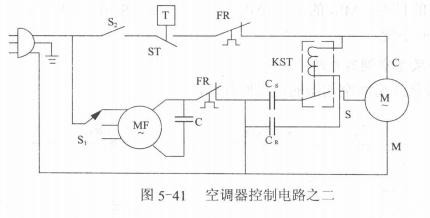

圖5-41所示電路，是采用雙值單相異步電動機作為壓縮機動力源。在雙值單相異步電動機的起動繞組上接有兩只電容器，一只電容器C_R為運轉電容器，另一只C_s為啟動電容器。電壓式啟動繼電器KST為啟動元件。啟動器的線圈與壓縮機電動機M的啟動繞組相連，啟動電容器經啟動繼電器的常閉觸點與壓縮機電動機的啟動繞組相連。當壓縮機電動機剛接通電源時，起動繞組兩端電壓很低，常閉觸點閉合。C_s接在電路中，隨著電動機轉速提高，啟動繞組兩端感應電壓逐漸增大，直到電動機接近額定轉速，啟動繼電器動作常閉觸點分離，使C_s的電路切斷，電動機起動結束，進入正常運行。
