電阻式溫度檢測、調節儀表是根據金屬導體或半導體的電阻隨其環境溫度變化而變化，并呈一定函數關系這一特性而制成的。電阻式溫度檢測.調節儀表由感溫元件.測量橋路和顯示調節儀表組成。它的精度高,能夠進行遠距離顯示和調節,還能進行多點測量和自動記錄等。
1.感溫元件
感溫元件也稱為測量元件。電阻式溫度檢測.調節儀表的感溫元件常用的有鉑熱電阻和熱敏電阻。

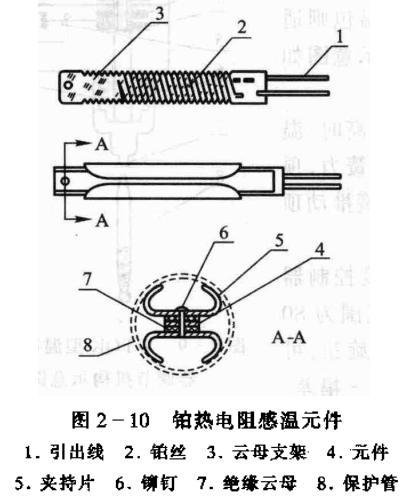

（1）鉑熱電阻。鉑熱電阻由感溫元件、云母支架、絕緣套管、引出線、夾持片和保護管等主要部件組成,如圖2-10所示。感溫元件2為直徑0.03一0.07mm的純鉑絲,采用雙繞法繞在鋸齒形的云母制成的片形支架3上,鉑絲繞組的出線端焊在銀絲做成的引出線1上,引出線用瓷套管加以絕緣。為改善導熱性能和防止機械損傷,在元件兩邊用云母絕緣后裝以彈性夾持片5并用鉚釘鉚牢,裝于保護管中。
鉑熱電阻的型號是根據0℃時的電阻值來區分的,用分度號來表示。我國原生產的鉑熱電阻分度號為BA1(R。=46.00Ω).BA2(R。=100.00Ω)和BA3(R。=300.00Ω)。現采用國際電工委員會標準,改用Ptl00(R。=100.00Ω)和Pt10(R。=10.00Ω)。
（2）熱敏電阻。熱敏電阻是由半導體材料制成的。與金屬導體熱電阻相比,熱敏電阻測溫靈敏度高,體積小,熱慣性小,制造工藝比較簡單,價格也比較便宜。但其測溫范圍較窄，而且同一型號的熱敏電阻溫度特性分散性很大,互換性較差,給使用和維修帶來不便。在制冷空調系統中,常使用具有負電阻溫度系數的熱敏電阻,其阻值隨溫度的升高而減小,隨溫度的降低而增大。
