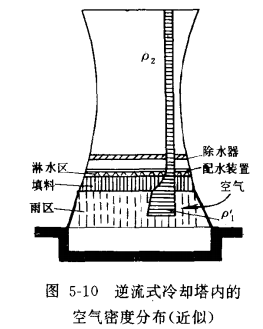

自然通風冷卻塔靠塔筒產生抽力來通風，塔外冷空氣進入塔內后，同熱水進行熱交換變?yōu)闈駸岬目諝猓?span>如圖5-10所示。
p1為塔外空氣進入雨區后被加熱的空氣密度。但由于雨區傳熱效率低，所以P1同塔外空氣密度P1差不多。通過填料和配水裝置后變?yōu)轱柡突蚪咏柡偷臒峥諝?，密度?/span>P2，排出塔外，塔外空氣密度大，空氣進口處壓力大;塔內空氣密度小、壓力小。塔內外產生壓差，即向塔內抽風的力量—抽力。此抽力可用公式表示為
有效高度He的取法是有爭議的。第一種情況，認為應該取填料中部到塔頂?shù)木嚯x;第二種情況認為應取配水噴嘴以上到塔頂?shù)木嚯x加噴嘴到進風口中部處距離的一半;第三種情況認為應取進風口上屋檐到塔頂?shù)木嚯x，總之，應該是塔外大氣在塔進風口一半處的壓力和塔內相應處的壓力差。為什么會產生不同的取法?因為對塔內空氣密度的分布情況還了解不夠。假設進入雨區的空氣不吸熱，從進入填料區才開始吸熱，直到噴嘴以下，并假設這段的空氣密度成直線變化，則有效高度以第一種情況取值，即

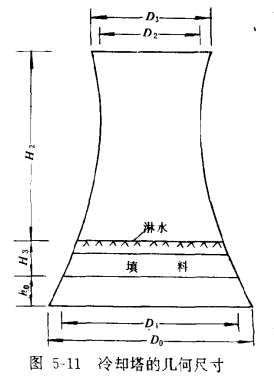

從圖5-11可以看出，這樣算得的抽力偏小;如果認為從進風口中部以上空氣開始吸熱，直到噴嘴以下，且此段空氣密度成直線變化，則有效高度取值為第二種情況，即
可能更符合實際;如果認為填料以上空氣才開始吸熱。且空氣密度為常數P2則為前所述的第三種情況。

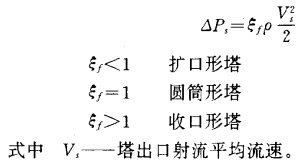

在塔的出口熱空氣上升，形成附加抽力，根據試驗，在擴口形塔上，無風時，出口附加抽力約等于塔出口動壓，在收口形塔上，附加抽力比動壓大，塔出口的壓力損失為
在抽力計算公式中，未計入這部分附加抽力。在有橫向自然風以后，這部分附加抽力將發生變化。
