電位器R1取作低溫補償用。當電感線圈處于-30℃以下低溫時,通電后線圈電阻改變很大,可能使下液位信號顯著下移,以致發不出下液位信號。這時調節R1可使儀表下液位信號穩定發出。一般在使用中按最低溫度一次調好,以后不需再調。
在傳感電路輸出部分接上500uA的電流表,可遠距離顯示容器的液面情況。
2.UQK-41/42型電感式浮球液位控制器
UQK-41/42型電感式浮球液位控制器主要由玻璃管液位指示器和浮球開關兩部分組成。兩種型號的結構基本相同,大部分零件通用。其結構如圖2-41所示。
玻璃管液位指示器與制冷系統中用直讀式液位指示器相同。玻璃管常用規格為:外徑25mm;壁厚2.5mm；41型長度300mm,42型長度200mm;耐壓3MPa。

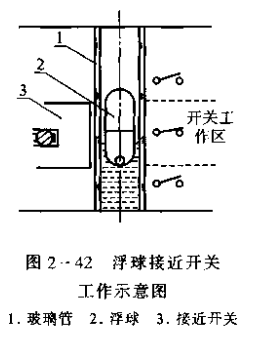

玻璃管周圍裝有有機玻璃保護罩,玻璃管內裝有浮球。浮球為對接長圓形,內放鋼珠,使其立于滾面,如圖2-42所示。浮球密度為0.78x103kg/m3,輕于油而重于氨,在氨液和油共存的容器中,浮球沉于氨所而浮于油面,從而指示出油的液位。玻璃管外裝有兩個膠木開關盒,盒內裝有晶體管接近開關。開關盒所在的位置,即分別為控制液位設定值的上、下限。UQK-41型常用于容器放油控制,UQK-42型常用于壓縮機加油控制。
