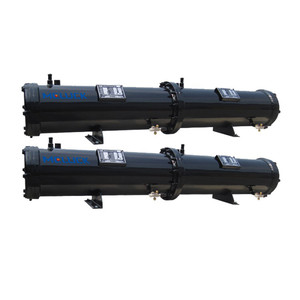

（2）臥式殼管式冷凝器的安裝 臥式殼管式冷凝器一般用型鋼作支架,通常安裝在室內,也可以安裝在室外。當安裝在室內時,為了減少占地面積和管路長度，往往把貯液器設在臥式冷凝器下部。臥式冷凝器和貯液器可以共同安裝在混凝土基礎和型鋼支架上,但安裝高度必須保證冷凝器中的氨液能順利流到貯液器中。
臥式冷凝器安裝水平度多許有1%的偏差,但必須是向集油包端傾斜,以利于排除設備中的存油,還可以使冷凝的液滴盡快落下,以減少液膜熱阻。當臥式冷凝器與貯液器沒有均壓管連通時,臥式冷凝器的底部必須高于貯液器進口閥300mm以上。
臥式殼管式冷凝器封頭蓋上的放氣、放水用應用管子接至地漏。
在確認安裝位置時,應考慮在臥式殼管式冷凝器的一端留有相當于冷凝器內管子長度的距離,或在對準冷凝器的端部處開有門、窗,以便于清洗、修理或更換換熱管。
