爐渣
爐渣的容重為660~1000kg/m3，干燥狀態的熱導率側定值為0.17-0.29W/(K·m)，設計采用值為0.29~0.41W/(K·m)。使用時應將爐渣過篩，選用粒徑為10~15毫米的，其最大重最吸水率不超過13%，含硫量不超過2%，最好在露天堆放3~4個月，通過曝曬，使其硫化物揮發掉，苛性石灰中和后再使用。否則，苛性石灰在消化時體積增大，會破壞隔熱構造。經篩選、干澡的爐渣應妥善堆放，以免吸水受潮。
爐渣因熱導率大，用量較多，運輸、篩選保管均困難，因此，在低溫庫中已漸淘汰，一般只用于高溫庫地坪。

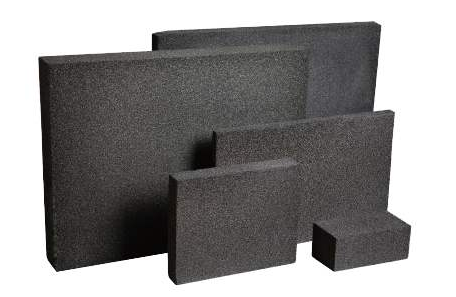

泡沫玻璃
泡沫玻璃是采用玻璃纖維下腳料或平板玻璃磨成粉狀與發泡劑(石墨、碳黑等)混合后，經烘干在發泡爐內發泡再緩慢退火而成。其容重約為150~ 220kg/m3。它除熱導率低(約為0.042W/(K·m”以外，主要優點還在于空隙完全閉封，體積吸水率在0.2%以下，機械強度高，抗壓強度為0.539~1.568MPa,抗折強度為0.49~0.98MPa，并能適應-420℃~270℃的溫度變化范圍。它既能承重，又能隔熱防潮。所以，淄博生產的泡沫玻璃是冷庫建筑領域里最佳材料之一。因其產量少、價格高、故很少采用。
泡沫混凝土
泡沫混凝土是水和水泥加泡沫劑(一般為水膠、松香及碳酸鉀的混合物)制成。其優點是抗壓強度高(一般為0.588MPa) ,抗凍性、耐久性、耐火性都比較好。缺點是吸濕性大，易受潮，故砌筑泡沫混凝土時應用瀝青。
泡沫混凝土的容重為300~500kg/m3，熱導率為0.07~0.16W/(K·m)。
