傳統的分立式溫度傳感器一熱電偶傳感器熱電偶傳感器是工業測量中應用最廣泛的一種溫度傳感器,它與被測對象直接接觸,不受中間介質的影響,具有較高的精確度;測量范圍廣,可從-50~1600℃進行連續測量,特殊的熱電偶如金鐵-鎳鉻,最低可測到-269℃,鎢-鈾最高可達2800℃。
熱電偶傳感器主要按照熱電效應來工作。將兩種不同的導體A和了B 連接起來,組成一個閉合回路 ,即構成感溫元件,如圖2 - 23所示。當導體A和了B的兩個接點1和2之間存在溫差時,兩者之間便產生電動勢,因而在回路中形成一定大小的電流,這種現象稱為熱電效應,也叫溫差電效應。熱電偶就是利用這一效應進行工作的。熱電偶的一端是將A、B兩種導體焊接在一起 ,稱為工作端,置于溫度為:的被測介質中。另一端稱為參考端或自由端,放于溫度為t0的恒定溫度下。當工作端的被測介質溫度發生變化時,熱電勢隨之發生變化,將熱電勢送入計算機進行處理,即可得到溫度值。

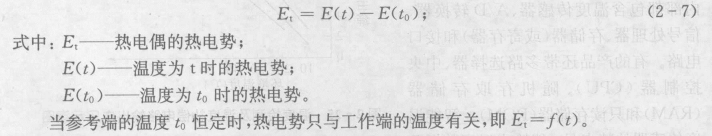

熱電偶兩端的熱電勢差可以用下式表示:
當組成熱電偶的熱電極的材料均勻時,其熱電勢的大小與熱電極本身的長度和直徑無關,只與熱電極的成分及兩端的溫度有關。
