制冷管道穿過隔熱墻是難免的。每多一處穿越點，就等于在隔熱外墻上多開一個缺口。青島有許多冷庫外墻隔熱材料局部受潮失效，就是從管道穿墻口逐漸向周圍擴散而造成的，因此，管道應盡可能減少穿越隔熱外墻的處數。同時，應對穿墻的隔熱構造作仔細地處理。
當外墻采用松散稻殼作隔熱材料時，由于稻殼產生密實性下沉，將在穿墻管道的下方形成空洞。而且這個空洞并不能靠兩側滑下來的稻殼來填補，即使做成三角形的斜面也是如此。因?yàn)榈練な且环N細長、扁薄而表面毛糙的材料，并不容易滑動。為了避免出現空洞，最好將管道穿墻洞布置在冷庫門洞的上方，在門洞以上管道以下采用塊狀隔熱材料鋪砌。
管線的吊卡和支架都應在梁板上設預埋件，不允許穿過圍護結構的隔熱層。

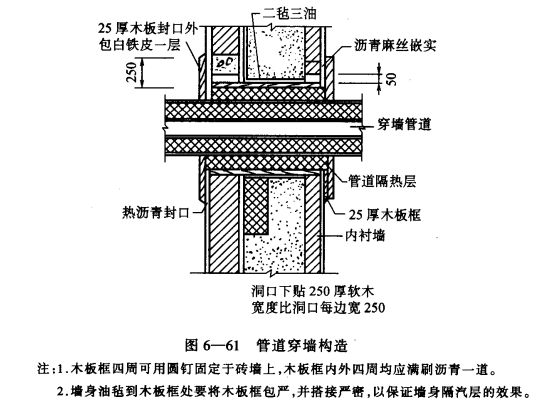

凡穿越隔熱層的金屬管道，必須至少包3米長的隔熱層。為了便于檢修，管道隔熱層應自隔熱墻體內壁做起，并延伸至室外。見圖6-61。
