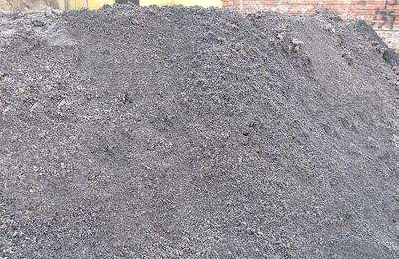

3.爐渣 爐渣的容重為660 ~ 1000kg/m3 ,干燥狀態的熱導率測定值為0.17~0.29W/(K·m), 設計采用值為0.29~0.41W/(K·m)。使用時應將爐渣過篩,選用粒徑為10~15毫米的,其最大重量吸水率不超過 13% ,含硫量不超過 2% ,最好在露天堆放3 ~ 4個月,通過曝曬，使其硫化物揮發掉, 苛性石灰中和后再使用。否則, 苛性石灰在消化時體積增大,會破壞隔熱構造。經篩選、干燥的爐渣應妥善堆放,以免吸水受潮。爐渣因熱導率大,用量較多,運輸第選保管均困難 ,因此,在濟南低溫速凍冷藏庫中已漸淘汰,一般只用于高溫庫地坪。
4 .泡沫玻璃 泡泊玻璃是采用玻璃纖維下腳料或平板玻璃磨成粉狀與發泡劑(石墨、碳黑等)混合后,經烘干在發泡爐內發泡再緩慢退火而成。其容重約為150 ~ 220kg/m3。它除熱導率低(約為0.042W/(K·m)以外,主要優點還在于空隙完全閉封,體積吸水率在0.2%以下,機械強度高 ,抗壓強度為0.539~1.568MPa,抗折強度為0.49~0.98MPa,并能適應-420℃~270℃的溫度變化范圍。它既能承重 ,又能隔熱防潮。所以,泡沫玻璃是冷庫建筑領域里最佳材料之一。因其產量少、價格高、故很少采用。
5.泡沫混凝土 泡沫混凝土是水和水泥加泡沫劑(一般為水膠、松香及碳酸鉀的混合物)制成。其優點是抗壓強度高 (一般為0.588MPa) ,抗凍性、耐久性、耐火性都比較好。缺點是吸濕性大,易受潮,故砌筑泡沫混凝土時應用瀝青。泡沫混凝土的容重為300 ~ 500kg/m3 ,熱導率為0.07 ~ 0.16W/(Km)。
