①雙溫單控制冷系統：雙門直冷式雙溫單控制冷系統結構如圖3-16所示，該系統在冷凍室和冷藏室中各設一個獨立的蒸發器，兩個蒸發器在制冷系統中是串聯的，通過設在箱門框的防霜管用一堆門框四周加熱使之不結露，并設置了除霜水加熱器。目前國內比較流行的冷凍室下置抽屜式電冰箱的制冷系統，冷凍室采用擱架式蒸發器，生熟或不同食品儲存在不同抽屜中，相互不串味，冷凍室溫度比較均勻，制冷速度快，結霜較少，而且存取食品互不影響，既提高了食品的儲存質量，又降低了能耗。

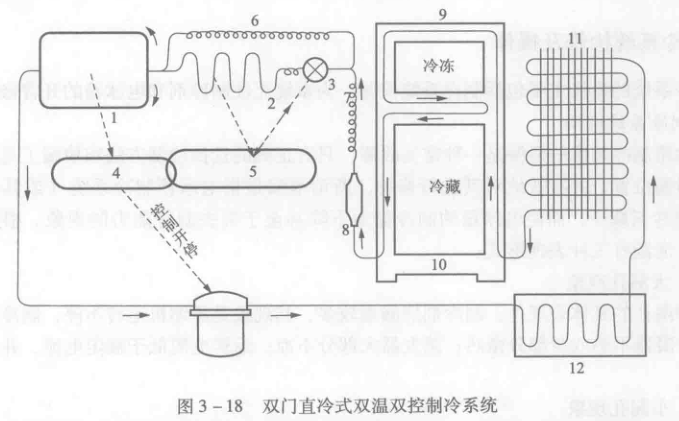

②雙溫雙控制冷系統：該系統有兩個溫控器，分別控制冷凍室和冷藏室的溫度，冷藏室溫度控制器是根據冷藏室溫度變化來控制電磁切換閥的，如圖3-18所示，該電冰箱的制冷工作原理如下：第一制冷回路：壓縮機→冷凝器→第一毛細管→電磁閥→冷藏室蒸發器→冷凍室蒸發器→壓縮機；第二制冷回路：壓縮機→冷凝器→第一毛細管→第二毛細管→冷凍室蒸發器→壓縮機。
