風機盤管的構造圖示

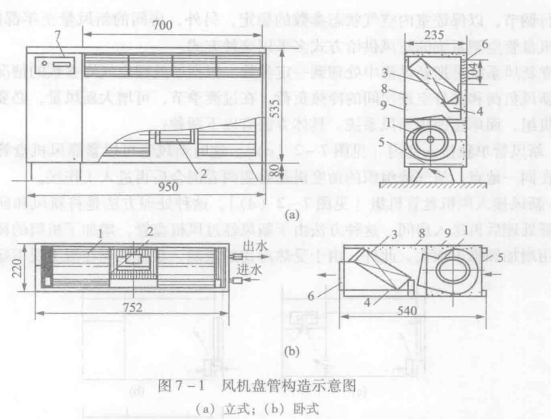

風機盤管機組是由風機和表面式熱交換器組成的，其構造如圖7-1所示。它使室內回風直接進入機組進行冷卻去濕或加熱處理。和集中式空調系統不同，它采用就地處理回風的方式。

與風機盤管機組相連接的有冷、熱水管路和凝結水管路。由于機組需要負擔大部分室內負荷，故盤管的容量較大，而且通常都是采用濕工況運行。風機盤管采用的電動機多為單相電容調速電動機，通過調節輸入電壓改變風機轉速，使通過機組盤管的風量分為高、中、低三擋，達到調節輸出冷熱量的目的。風機盤管有立式、臥式等型式，可根據室內安裝位置選定，同時根據室內裝修的需要可做成明裝或暗裝，近幾年又開發了多種形式，如立柱式、頂棚式以及可接風管的高靜壓風機盤管，使風機盤管的應用更加靈活、方便。風機盤管一般的容量范圍為;風量為250~1000m³/h;冷量為2.3~7kW;風機電動機功率一般為30~100W;水量為500~800L/h;盤管水壓損失為10~35kPa。
