半封閉式壓縮機與開啟式壓縮機結構上相似，主要區別在于濟南半封閉式壓縮機將曲軸箱和電動機外殼鑄成一體，共同構成一個密閉空腔，壓縮機的曲軸箱和電動機的內腔是連通的,壓縮機和電動機共軸，沒有伸出殼外的轉動部件，從而不需設里軸封，避免了開啟一式因軸封不嚴而容易造成泄漏的缺點。半封閉式的整機尺寸也較開啟式緊湊。

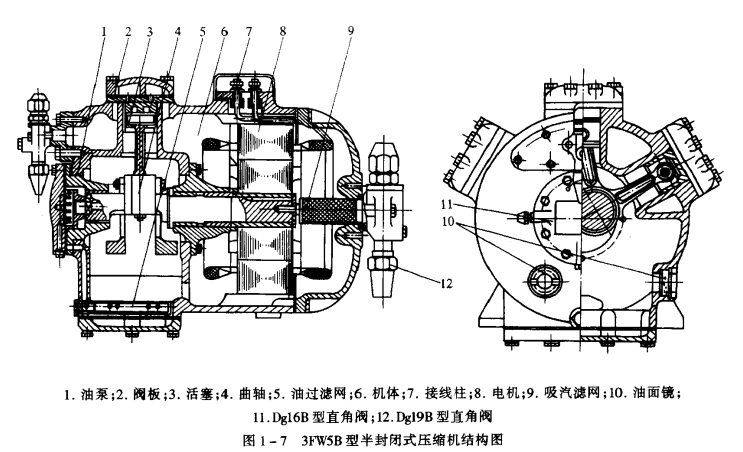

圖1-7是3FW5B型半封閉式壓縮機的結構圖。這種氟利昂壓縮機有3個直徑為5cm的汽缸，排列為w形，相鄰兩汽缸間夾角為60°。壓縮機采用偏心式曲軸，其上套裝有3個整體式連桿。為裝配和檢修方便，在曲軸箱下部設有工作口，并用底蓋板密封。它的潤滑系統設有月牙形內嚙合的齒輪油泵，由偏心軸帶動供油。吸氣檢修閥設在電機側的端蓋上，吸入的低溫制冷劑蒸氣通過吸氣濾網進入電動機內腔，先冷卻電機并使自身過熱才經閥板上的吸氣閥門組進入汽缸。制冷劑蒸氣在汽缸中被壓縮后，經閥板上的排汽閥門組從設在汽缸側的排汽檢修閥排出。為了消聲，排汽通道在機體內鑄有膨脹空腔。
