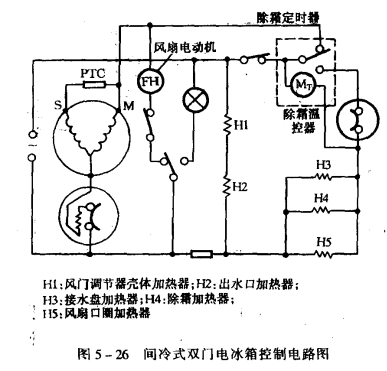

間冷式雙門電冰箱是在直冷式電冰箱控制電路的基礎上設置了風扇的控制和融霜電熱及融霜的控制等，如圖5一26所示。風扇電動機與壓縮機電動機并聯，即同時開停。除霜控制由時間繼電器、電熱元件和熱繼電器等組成。當工作一定時間后進行除霜時，時間繼電器將制冷壓縮機電路斷開，壓縮機停車，同時將除霜電熱元件接通，開始除霜。
當達到除霜時間后，斷開除霜電路，同時又接通濟南制冷壓縮機電路，恢復制冷過程。如果除霜時的溫度過高，將會損壞箱體的塑料構件和隔熱層，為此，在除霜控制電路中設有熱繼電器。熱繼電器置于蒸發器上，當蒸發溫度高于設定的溫度時:熱繼電器的觸點就會跳開，切斷電熱器電源，停止加熱。為防止熱繼電器萬一失靈，在除藉控制電路中還設有熔斷型溫度保險器(或保險絲)。如因故障溫度保險器被熔斷，則不能自動復位，必須將故障排除后更換溫度保險器，電冰箱才能開始工作。
