逆向循環的制冷系統,一般用電磁換向閥來切換制冷劑流向。如熱泵空調器的制冷系統,就要采用電磁閥導向切換的換向閥,通過它來進行制冷或制熱以及除霜的流程換向運行，實現雙向控制。

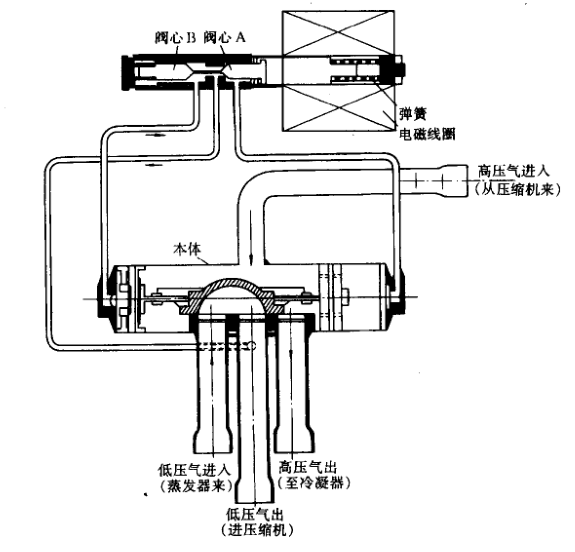

電磁導向閥是控制四通換向閥的導向閥(參見圖2-25),可分為兩部分來看:一部分是電磁體,由街鐵、螺線管(線圈)及彈簧等組成,銜鐵在不銹鋼管內,端面有頭蓋密封(銀合金針焊),銜鐵在管內有一定的移動行程。當螺線管通電后,便產生磁場,銜鐵在電磁場的吸力下，克服彈簧壓縮力向右移動,當切斷電源時,磁場消失,銜鐵在彈簧壓力作用下向左移動復原。銜鐵的任務就是受電磁場和彈簧力的控制,在規定行程下左右移動;另一部分是閥體,它是一個三通閥,閥體內有兩個冰心,分別控制一個閥口。兩個閥心與銜鐵在閥體內同在一條軸線上,在左右端彈簧的壓迫下,互相緊靠成為一體,當螺線管通電產生磁場后,銜鐵被吸而移動，兩個閥心也跟著一起移動。在兩個閥心中間的閥體上有三個出口,分別插焊著三根毛細管,成為三通導向閥。在未通電時,由于右彈簧力比左彈簧力大,右彈簧推著銜鐵,閥心等向左移動，這時右閥門關閉、左閥門打開,左邊兩根毛細管相通,右邊毛細管通路被切斷。通電后,電磁場吸引銜鐵向右移動,閥心在左彈簧推動下,一起向右移動,結果左閥門關閉、右閥門打開,右邊兩根毛細管相通,左邊毛細管通道被切斷。
