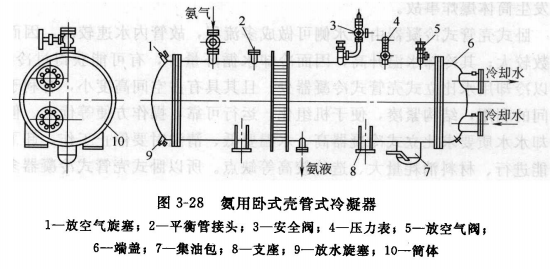

臥式殼管式冷凝器較普遍地應用于大、中、小型的氨、氟里昂制冷系統中。圖3-28、圖3-29分別為氨和氟里昂用臥式殼管式冷凝器。它的結構與立式殼管式冷凝器類似，也是由筒體、管板、換熱管等組成。由于是水平安置，故在筒體兩端設有帶分水槽的鑄鐵端蓋，端蓋與筒體端面間夾有橡膠密封圈，用螺栓連接固定。在一端的端蓋上有冷卻水的進出水管接頭，在另一端的端蓋頂部裝有放空氣的旋塞，用于供水時排出存積在其中的空氣。下部有放水旋塞，當冷凝器在冬季停止使用時，可放出其中的積水，以防凍裂冷卻水管。在橫臥的冷凝器筒體上部依次安裝有進氣管、平衡管、安全閥管、壓力表管、放空氣管等管接頭，筒體下部安裝有出液管接頭。平衡管用于和冷凝液儲液器連接，起均壓作用。若直接利用筒體下部儲液，不另設儲液器時，則不設平衡管。對于與離心式制冷機配套用的大型冷凝器，因管排數較多，為減少管外冷凝液膜的厚度對傳熱的影響，在管束中間裝有導流板。另外，由于換熱管較長，為減少管簇振動，在管子中常裝有支承板。
為提高冷凝器的換熱能力，在管箱內和管板外的空間內，設有隔板，可以隔出幾個改變水流方向的回程，冷卻水從冷凝器管箱的下部進入，按照已隔成的管束回程順序在換熱管內流動，吸收制冷劑放出的熱最使制冷劑冷凝，冷卻水最后從管箱的上部排出;高壓制冷劑蒸氣則從筒體的上部進入筒體，在筒體和換熱管外壁之間的殼程流動，向各換熱管內的冷卻水放熱被冷凝為液態后匯集于筒體下部，從筒體下部的出液口排出。
