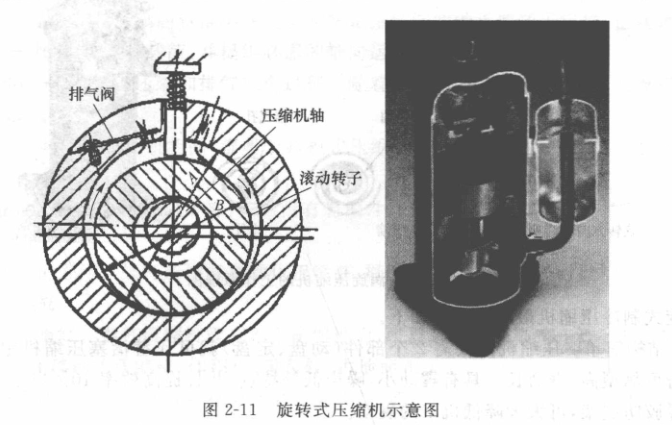

旋轉式壓縮機的電機無須將轉子的旋轉運動轉換為活塞的往復運動,而是直接帶動旋轉活塞做旋轉運動來完成對制冷劑蒸氣的壓縮。旋轉式壓縮機的結構如圖2-11所示。隨著曲軸的旋轉,制冷劑氣體從吸氣口被連續送往排氣口。滑片靠彈簧與轉子保持經常接觸,把吸氣便與排氣側分開,使被壓縮的氣體不能返回吸氣側。在氣缸內的氣體與排氣達到相同的壓力之前,排氣閥保持閉合狀態,以防止排氣倒流。
為了防止把大量的制冷液直接吸入氣缸內,產生液擊,在吸氣回路的空壓機前部設有氣液分離器,潤滑油和制冷液一旦進入器內則制冷液在氣液分離器內蒸發,空壓機吸入的是氣體;潤滑油從氣液分離器下方的小孔中緩緩地連續少量進入空壓機,用這種方法防止液擊。油泵給油的方法是在轉軸下端裝設兩個齒輪狀的葉輪,它與轉軸一同轉動,對油施加離心力,從轉軸中心孔把油導向上方。另外,在軸的外表面上開有螺旋狀的油槽,實現對軸承部位的給油。作為安全措施。在空壓機頂部裝有過負荷繼電器,這種繼電器是用感溫板感受空壓機內部高壓氣體的溫度,當達到一定的溫度后,繼電器動作,空壓機停止運轉,用這種方法防止電動機燒毀,因此說旋轉式空壓機是一種很有發展前景的空壓機。
