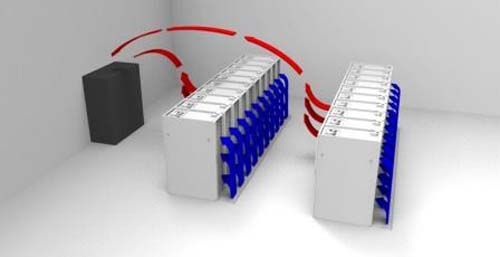

在機房應用的發展歷程中，由于機房所處的時期、地域、用途、能量密度、設備選型、設計思路、運管習慣等方面的不同,機房布局和選擇的送風布線方式各有差異。在數據中心機房范圍內,按照送、回風口布置位置和形式的不同,大致可以歸納為以下幾種氣流組織形式:上送風下回風、側送風側回風、中送風上下回風、上送風上回風、下送風上回風和彌漫式送風方式。機房空調系統常用的氣流組織是下送風上回風和上送風下回(側回)風氣流組織形式,較少用到側送風形式。
下送風方式是機房中最佳的氣流組織方式。它使溫度在機房工作區整個高度上的均勻性高于上送風方式。因為它阻止了設備放出的熱量再返回到機房工作區,從而節省了空調機組按工作區環境參數計算得到的冷量,提高了制冷效率,節約了能耗。但最好的方式并不是最適用的方式,要根據具體情況進行設計考慮。氣流組織形式的確定要考慮以下幾個方面。
1、依據設備冷卻方式、安裝方式,如設備或機柜自帶冷卻風扇或冷卻盤管,目前較常見的設備和機柜的冷卻方式都是從前面進風,后面或上部出風。
2、冷量的高效利用。使散熱設備在冷空氣的射流范圍內。
3、機房建筑結構,平面布局。機房各個系統的建設要依托于建筑環境中,也受到這些因素的制約,如建筑層高、形狀、面積等。
