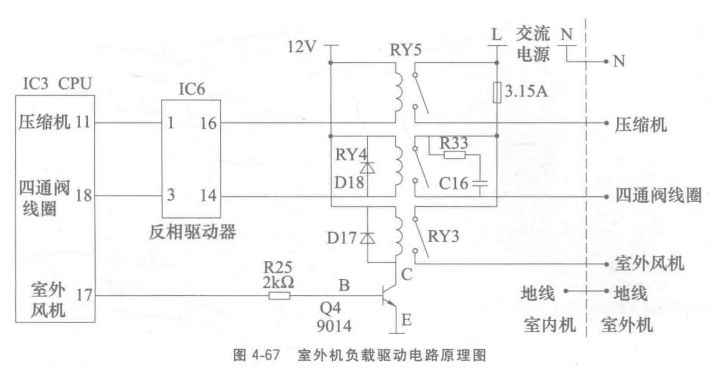

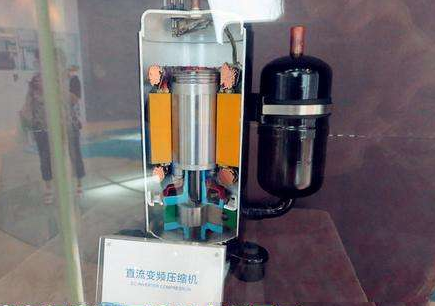

故障說明:海信KFR-25GW空調器，開機后顯示板組件“運行”指示燈亮，但空調器不制冷，經檢查發現室外風機運行、壓縮機不運行，濟南壓縮機繼電器驅動電路原理圖參見圖4-67。
測量壓縮機電壓 使用萬用表交流電壓擋，在室外機接線端子上測量壓縮機電壓，正常為交流220V，實測為0V，說明室內機未向壓縮機供電;在室內機接線端子上測量壓縮機電壓仍為0V，根據“運行”燈亮判斷CPU已輸出壓縮機控制信號，故障點應在壓縮機繼電器驅動電路。
查看壓縮機繼電器焊點和測量線圈電壓 由于老式主板壓縮機繼電器線圈焊點容易虛焊造成壓縮機無供電故障，因此應首先查看焊點是否虛焊。本例焊點良好，沒有虛焊故障。壓縮機繼電器有4個引腳，焊點1和2為線圈引腳，焊點3和4為觸點引腳。
遙控開機，使用萬用表直流電壓擋，測量繼電器線圈兩端電壓，正常約為直流12V，實測約為14V(本機主板未設7812穩壓塊，因此測得的電壓隨交流220V變化)，說明CPU的繼電器驅動電路正常，應重點檢查繼電器線圈阻值是否正常。
說明:測量時紅表筆接繼電器線圈2號引腳，黑表筆接1號引腳，萬用表顯示屏顯示的數值為正電壓，否則顯示數值為負電壓。
測量線圈1號引腳對地電壓 遙控關機但不拔下空調器電源插頭，使用萬用表直流電壓擋，黑表筆接地，紅表筆接線圈1號引腳測量電壓。由于繼電器線圈正常時為導通狀態且阻值較小，因此正常值約為12V，如果實側為0V，可判斷線圈開路，應斷開電源后再使用萬用表電阻擋測量線圈阻值。本例實測為0V，因此初步判斷繼電器線圈開路損壞。
測量線圈阻值 斷開空調器電源，使用萬用表電阻擋，測量繼電器線圈阻值，正常位約為200Ω，實測結果為無窮大。
為準確判斷，將繼電器取下后單獨測量阻值仍為無窮大，確定為繼電器線圈開路損壞。
維修措施:更換壓縮機繼電器。更換后測量壓縮機繼電器線圈阻值約為160Ω，遙控開機后壓縮機和室外風機運行，空調器開始制冷，故障排除。
