高低壓力保護即指壓縮機工作時排氣壓力與吸氣壓力的保護。制冷系統正常工作時，壓縮機排氣壓力過高.超過高壓設定值，或吸氣壓力過低，小于低壓設定值，都將給壓縮機造成危害.故要通過人工調節或儀器動作來限制其壓力范圍。

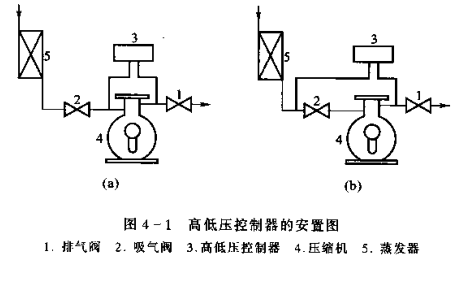

可用壓力控制器進行高低壓保護。其方法是:在壓縮機與排氣閥間引一導氣管，接到高壓控制器上;在壓縮機與吸氣閥間引出一根導氣管，接到低壓控制器上，或在吸氣閥與燕發器之間引導氣管接到低壓控制器上，如圖4一1所示。將壓力控制器上微動開關的電觸點接線與壓縮機電機的二次控制電路相連接。這樣.在制冷系統正常運轉中，當壓縮機排氣壓力超過安全設定值時，高壓控制器微動開關就會動作，切斷壓縮機電路電源，使機器停止工作。同時啟動報警電路，發出燈光或鈴聲報普。當壓縮機吸氣壓力低于安全值時，低壓控制器微動開關就會動作.切斷電源，使壓縮機停車。同時發出信號.以提醒操作人員。
按圖4-1(a)所示安裝的壓力控制器，在利用壓縮機自身抽真空時.要將壓力控制器上的
“運轉一抽空”旋鈕轉至“抽空”位置(如YKW一22型高低壓控制器)，以免在抽真空時出現超低壓保護停車。在一些沒有設“運轉一抽空”旋鈕的高低壓控制器(如Kb型)，抽真空時，則可打開控制器的罩板面蓋.將低壓控制器的微動開關電線接頭與高壓控側器微動開關的電線接頭直接短接.使低壓保護暫時失去作用.以便壓縮機能充分抽真空。抽空完畢，再把徽動開關電線接頭短接處斷開。
按圖4-1(b)所示安裝壓力控制器.則在利用壓縮機進行自身抽真空時.關閉吸氣閥后.就
不必考慮壓力控制器是否會出現低壓保護停車了。
