檢查制冷壓縮機連桿和連桿螺栓的方法如下:

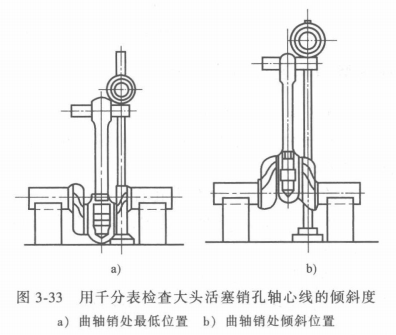

檢查連桿大頭軸瓦軸心線與活塞銷孔軸心線的平行度 將裝有連桿的曲軸放在專用的V形鐵上或已校正水平的機架主軸上，如圖3-33所示。將待檢查的連桿放置成垂直狀態，使曲軸銷處在最低位置，用千分表測量活塞銷的傾斜度，并將傾斜度和傾斜方向作出記錄。這樣測出的數值，即可判斷以上兩個軸心線的平行度。
如發現活塞銷傾斜度過大，則說明連桿可能彎曲，應進行校正或更換新的。合格連桿的傾斜度，在銷子每100mm長度上，不得超過0.03mm。
連桿的彎曲檢查，是將曲軸兩端的主軸頸放在兩種不同的水平位置上進行的，如圖3-34所示。第一位置:將裝有連桿的曲軸放在V形鐵上，用千分表進行測量。第二位置:將曲軸旋轉180°，連桿仍然按上述位置放平，測量的位置和方法與上同。若連桿無彎曲，則其小頭軸心線應與曲軸軸線處在同一平面上。
曲柄銷在第一或第二位置時，千分表指示的數值表示活塞銷向一個方向傾斜，這說明連桿大頭軸瓦與活塞銷孔軸心線不在同一平面上，連桿本身有彎曲現象。
檢查連桿螺栓 連桿螺栓的螺紋、螺栓頸部以及過渡圓角處有無裂紋，可用5倍以上的放大鏡觀察。如有裂紋，并且裂紋處有滲油的黑印時，應更換新螺栓。
連桿螺栓一般不做修理，發現下列情況時，必須更換新的。螺紋處出現裂紋，螺紋損傷，以及過渡圓角小于設計要求。螺拴、螺紋和螺母配合松弛或螺紋產生殘余變形超過螺栓長度的2/1000以上。
