按空氣混合溫度控制新風量，可以合理地利用新風冷源。例如冬季和過渡季節.由于建筑物內有發熱童，室內需供冷風。這時可以把新風作為冷源，推遲人工冷源使用時間而節約能耗。

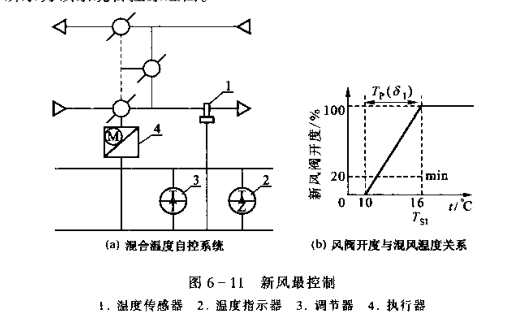

圖6一11所示為該系統自控原理圖。
調節器3采用混合m度調節器，控制帶定位器的電動執行器4，通過改變定位器的正反作用.控制新風、回風和排風風門。調節器的給定值有T二和最小新風閥門位置。
在冬季.當混合沮度低于給定值T，時，根據混風泥度，按調節器的比例控制風門開度。混風溫度升高，新風閥門開大。當棍風N度達到給定值T，時.新風閥門全開.取最大新風量。最小新風閥門位置也是可調的.如20%。風門位置與混風沮度之間的關系如圖6一11(b)所示。圖中Tr (81 )是混風調節器的比例范圍。在此范圍內，新風閥位與棍風沮度成比例關系。當t>Ts?時，進入過渡季節。Ts?是給定調整點，為16 ℃ ,而比例范圍Tp為6℃。
