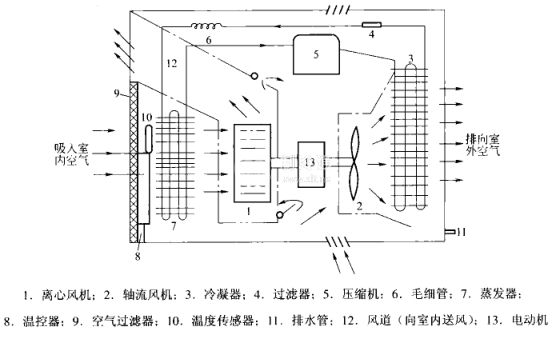

離心風機裝在蒸發器內側，構成室內空氣循環系統5.51所示。室內空氣通過過濾網去塵，吸向離心器冷卻后，再由風機的肩葉將冷氣由風道送往室內。離心風機一般由工作葉輪、螺旋形渦殼、軸承座組成，其結構像理發館使用的吹風機。由電動機驅動風機葉輪時，葉片之間吸入氣體，在離心力的作用下，氣體抽向葉輪周?chē)w積壓縮、密度增加，產生靜壓力，同時加大氣流速度，產生動壓(即提高了動能)，使氣體況下，時輪中心部分形成低壓室間，室氣不斷吸入，形成室氣進、出的不斷循環。空調器中使用的離心風機，希望噪聲低，因此選低轉速的，一般為500~600r/min。向室內送風的出風柵可以調節出風方向，制冷時調至向上傾斜，制熱時調至向下傾斜，以利于空氣冷沉、熱升的自然對流。
空氣循環
由圖5.51可知，軸流風機裝在冷凝器內側，構成室外空氣循環系統。室外空氣從空調器兩側百葉窗吸入，經軸流風機吹向冷凝器，攜帶冷凝器的熱量送出室外。軸流風機由幾個扇葉和輪簡組成，其結構像生活中的排風扇。空氣軸向流動，噪聲小，風量大。由于夏季室外溫度較高，進入冷凝器的空氣氣溫高，因而空調器中大多采用壓頭低、流量大的軸流風機。
風道用鋁制游板構成，與離心風機連在一起，使風機排出的冷空所通過風通方向排往室內。為了使室內更新空氣，在風道一端開有一扇小門，污濁空氣由此排出為了給軸流風機補風，又在風道的另一側設有進風口，從外界補入新鮮空氣。由于進來的是室外新鮮空氣，排出的是室內混濁的冷室氣，所以會損失一定的制冷量。
