從蒸發式冷凝器的設計主導思想分析，主要考慮的是利用熱力學定律來解釋熱傳遞，并分兩個步驟:
(1)制冷劑熱蒸汽通過管子內壁，傳至管外壁的水膜;
(2)水膜傳遞給空氣。
第一步驟:取決于制冷劑的冷凝溫度和水膜表面溫度之差作為勢能;
第二步驟:是從水表面到空氣，是熱傳遞和質(水蒸氣)傳遞的結合。
由此可見，在單位平方米的冷凝面積上(外部條件相同的情況下)qF是定值。qF的數據，每一臺蒸發式冷凝器都會不同，必須從運轉測試中測取。

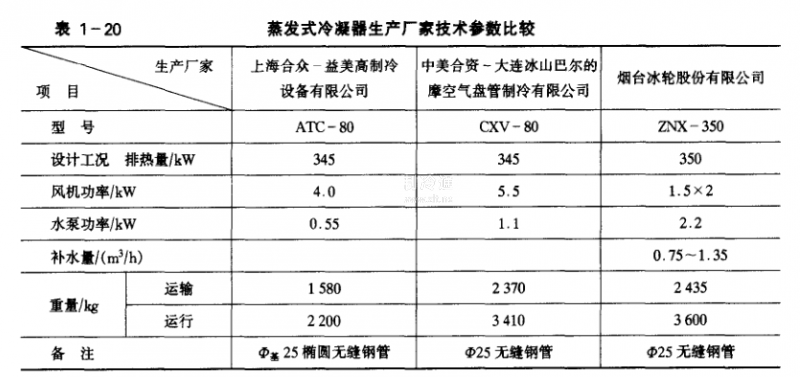

比較國內三個主要蒸發式冷凝器生產廠家提供的數據(見表1一20)，由于上海益美高的冷凝管采用橢圓無縫鋼管制作，相比較另外兩家用普通無縫鋼管而言，同樣獲取排熱量在350kW時，單件蒸發式冷凝器的用鋼和體積都會降低。
這取決于采用橢圓管后的管間距相對縮小，可多排冷凝管;第二橢圓管本身的管表面積比同基圓的普通無縫鋼管要大。在同樣用鋼量的情況下，使用橢圓管的蒸發式冷凝器的管表面積增大，因此傳熱量Q增大，但與QF無關。
冷凝器的形式很多，應根據使用的具體情況而定。
蒸發式冷凝器本身是裝置化的產品，給整個制冷系統自動化控制，創造了良好的條件;同時其安裝非常快捷;安裝蒸發式冷凝器時，應根據其特點注意技術措施(特別是生產廠家提供的各項技術措施)。總之，蒸發式冷凝器應用，須考慮當?shù)爻Ｄ隄穸容^小的條件為宜，不能盲目使用。
