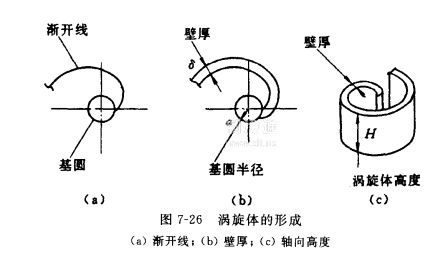

渦旋式壓縮機的工作時是由兩個渦旋體嚙合而成，渦旋體的型線（圖7-26）一般采用圓的漸開線，其基圓半徑為α，利用漸開線的不同起始角形成渦旋體的壁厚δ。當軸向具有一定高度H時即形成渦旋體。

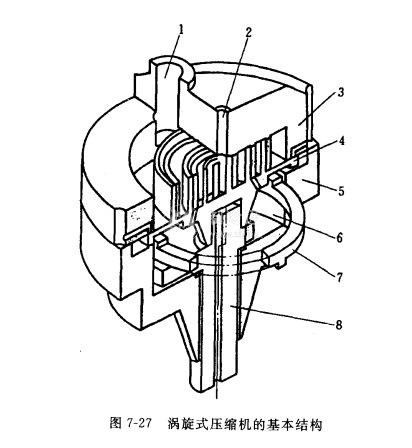

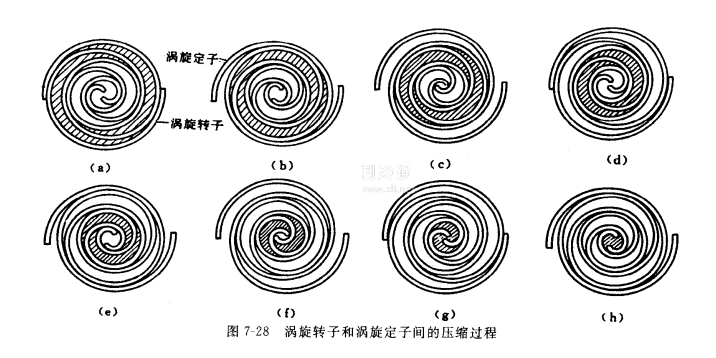

兩個渦旋體中一個是固定不動的渦旋定子3,一個是作平移轉動的渦旋轉子4(圖7-27)。渦旋轉子和渦旋定子周向差相180°，中心偏置e=πα-δ,于是兩個渦旋體的型面出現多處嚙合點,形成多個封閉的小室(圖7-28)。從圖7-27上可以看到渦旋轉子在其反面與偏心軸 8上的偏心銷相連 ,其偏心距即等于e。當偏心軸轉動時,渦旋轉子在偏心銷的帶動下要運動,由于在渦旋轉子底部和固定機座5之間介入了一個十字聯軸環7,因而限制了渦旋轉子中心只能進行繞渦旋定子中心,以偏心距。為半徑的平移轉動而不能繞渦旋轉子中心轉動。在渦旋定子的中心處設置一定大小的排氣口2,在其周邊設有吸氣口1直通渦旋轉子的外圍。圖7-28(a) 表示轉子和定子的最外圈正好在端點處哮合,處于最外圍的兩個對稱的小室( 陰影部分)剛完成其吸氣過程。隨著偏心軸的轉動和渦旋轉子的平移轉動,兩渦旋體保持著良好的嚙合,使外圈小室中的氣體不斷向中心推移，容積不斷收縮,壓力逐漸升高開始其壓縮過程。
(圖7-28a~g,每圖相隔偏心軸轉角 120°)。壓縮過程一直持續到該兩小室的空間合并為一中心室和排氣口相通為止,然后開始通過排氣口的向外排氣, 見圖7-28(h) ,并持續到小室的空間消失為止,此即排氣過程。在上述這些過程進行的同時,從圖7-29的(b)、(c)、(e)、(f)、(h)看到,外圈型面多次開啟,把氣體不斷吸入到渦旋外圖小室,直到外圖端部閉合, 見圖7-28(d)、(g)，多次完成其吸氣過程。由此可見 ,在渦旋式壓縮機中,吸氣、壓縮、排氣等過程,是同時和相繼在不同渦旋小室中進行的.據此,可以進而理解到，渦旋式壓縮機中的壓縮過程是一具有一定的內壓比，其中不需要設置吸氣閥和排氣閥，不存在余隙容積，工作中也就沒有膨脹過程。此外，由最外圈壓縮室的形成至最內圈排氣結束，需經轉子多次平移轉動才能完成，從往復式、滾動轉子式與渦旋式壓縮機的壓縮過程的比較得到，渦旋式壓縮機中氣體壓縮、排氣過程最為緩慢，流動損失最小。
