繼電器在使用中，為了縮短吸合時間，或者延長銜鐵的釋放時間，或保護繼電器，常有一些附加電路，主要有以下三種:

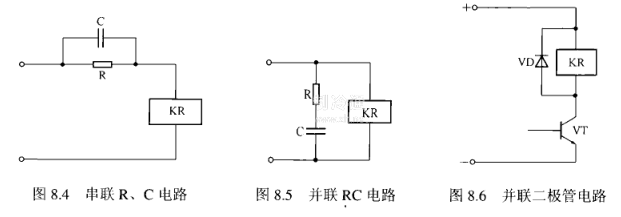

①串聯R、C電路。如圖8.4所示，當電路閉合的有瞬間，電流可以從電容C通過，使繼電器線圖兩端如上比正常工作電壓高的電壓而迅速吸合，能縮短吸合時間。電流穩定后，電容C不起作用。
②并聯R、C電路。如圖8.5所示，當斷開電源時，線辦中由于自感而產生的電流經R、C放電，使電流衰減緩慢，從而延長了繼電器銜鐵的釋放時間。
③關聯一極管電路。在使用繼電器的電路中，往往可以看到在繼電器線圈的兩端并聯有一只二極管，如圖8.6所示。當流經繼電器線軒的電流突然減少的瞬間，在它的兩端會感應出一個電動勢，它與原電源電壓登加后加在輸出三極管的c、e兩極間，使三極管的c、e兩極之間有可能被擊穿。為了消除這個感生電動勢的有害影響，在繼電器線圈旁并聯一個二極管(二極管的極性不能接錯)，以吸收該電動勢，起到保護作用。
