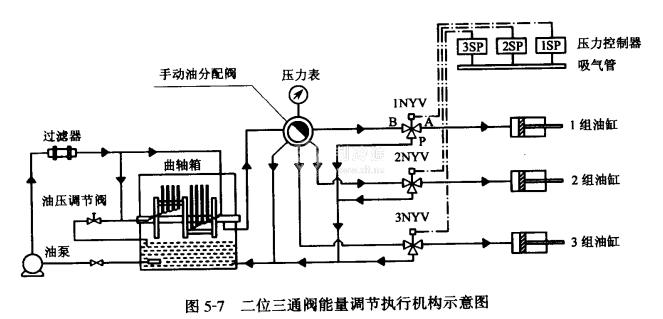

二位三通電磁閥作為能量調節執行機構示意圖如圖5-7所示。圖上INYV-3NYV是3個二位三通電磁閥,3個電磁閥的啟閉接受壓力或溫度信號指令，當壓力或溫度到達設定值，對應能量級別的電磁閥會上載或卸載，增減能量，達到能量調節的要求。
每個電磁閥內有“A,B,P"三個孔，當3個電磁閥全通電時，電磁閥內“A,P"兩個孔相通，而“B"孔被堵塞。油泵通向油活塞的管道通路被堵塞，此時壓縮機油缸內的油通過“A,P”兩個孔流至曲軸箱后，油缸無油壓，氣缸吸氣閥片被彈贊頂桿，壓縮機氣缸均處于全卸載工況，制冷壓縮機輕載啟動。當1SP壓力控制器到達給定的上限值，指令1NYV電磁閥斷電時，"B,A'’兩個孔相通，而“P”孔被堵住，油泵至油缸的管道被導通，油泵輸出的壓力油流至油缸，推動油活塞工作，建立起油壓，使第1組氣缸吸氣閥片落下上載。壓縮機在33%能量級運行。當2SP壓力控制器到達給定的上限值，指令2NYV三通電磁閥斷電，使第2組氣缸吸氣閥片落下上載。壓縮機在66%能量級運行。當3SP壓力控制器到達給定的上限值，指令3NYV三通電磁閥斷電，使第3組氣缸吸氣閥片落下上載。壓縮機達到100%滿負荷能量級運行。相反，當1~3SP壓力控制器到達給定的下限值，指令1-3NYV先后通電，逐級卸載。
