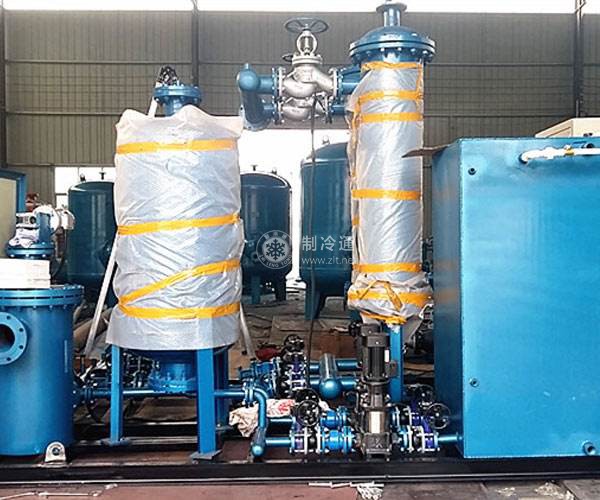

立式殼管式冷凝器多用于大中型氨制冷系統中，它垂直安放在室外混凝土水池上。從壓縮機排出的高溫高壓氮?dú)鈴臍んw上部進入，在豎直管外冷凝成液體，冷凝后的氨液從下部流人貯液器內。在冷凝器的上部設有配水箱，冷卻水從分水器流人管中，并沿管子內壁流下集中于水池內，水池中的水可以經處理排放.也可經水泵送入冷卻塔，冷卻后循環使用。
這種冷凝器的傳熱管一般采用?38 mm ×3 mm或?51mm x 3.5 mm的無縫鋼管，高度約為4-5 m，每根鋼管的管口上裝有一只帶斜槽的分水器，它的作用是使冷卻水呈膜狀流動，即冷卻水經分水器.斜槽沿鋼管內壁形成薄膜水層作螺旋狀向下流動，從而延長冷卻水流的路程和時間，同時空氣在管子中心向上流動，從而增強熱量交換，既提高冷卻能力，又節約用水。另外，若冷凝器內混有不凝性氣體，需經放空氣管(混合氣體管)通往空氣分離器放出;冷凝器內積聚的潤滑油需經放油管通往集油器放出，或隨制冷劑液體一起進入貯液器。筒體上的平衡管與貯液器上的平衡管相通，以保持兩個密閉容器間的壓力均衡，做到順暢供液。安全管、壓力表管分別與安全閥和壓力表連接，是壓力容器安全操作所必備的。
制冷系統立式冷凝器的優點是:①可以露天安裝，節省廠房面積;②冷卻水所需壓頭低，水泵耗能少;③傳熱管是直管，清洗水垢比較方便，可用水質較差的冷卻水。它的主要缺點是由于冷卻水溫升小(一般為2~4 ℃ )，因而冷卻水的循環量大。
