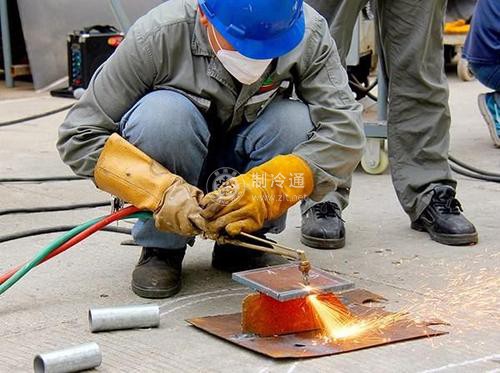

當(dāng)可燃?xì)怏w乙炔和助燃?xì)怏w氧氣在焊槍中按一定比例混合燃燒時(shí)，就會(huì)形成高穩(wěn)火焰，根據(jù)火焰的形態(tài)可分為中性焰、氧化焰和炭化焰三種。炭化焰容易將炭粒帶入金屬內(nèi)而影響焊粒的流動(dòng);氧化焰容易燒壞金屬。因此，制冷系統(tǒng)管道焊接應(yīng)使用中性焰進(jìn)行焊接加熱。中性焰的最高溫度可達(dá)3500℃,焊接時(shí)最好用強(qiáng)火焰快速焊接，以縮短焊接時(shí)間，防止管道內(nèi)生成過(guò)量的氧化物。如果焊接時(shí)間加長(zhǎng)，管內(nèi)就要生成氧化鱗皮，這些氧化物可能導(dǎo)致毛細(xì)管堵塞，甚至使壓縮機(jī)受到嚴(yán)重?fù)p壞。
(1)中性焰的調(diào)節(jié)方法如下:
①打開(kāi)乙炔瓶閥，看壓力表指針指示壓力是否正常。若正常，則順時(shí)針旋轉(zhuǎn)減壓閥手柄，觀察減壓后的乙炔壓力，當(dāng)表針指示為0.05MPa時(shí)停止。②打開(kāi)氧氣瓶閥，看壓力表指示瓶?jī)?nèi)壓力是否正常。若正常，順時(shí)針調(diào)節(jié)減壓閥手柄，將減壓后的氧氣壓力控制在0.2MPa。③打開(kāi)焊槍上的乙炔開(kāi)關(guān)，排掉連接管內(nèi)的空氣后再關(guān)閉。④打開(kāi)焊槍上的氧氣開(kāi)關(guān)，排掉連接管內(nèi)的空氣后再關(guān)閉。⑤打開(kāi)焊槍上的乙炔開(kāi)關(guān)并點(diǎn)燃，將火焰長(zhǎng)度控制在7cm左右，火焰長(zhǎng)度可根據(jù)焊接管子的管徑來(lái)決定。⑥打開(kāi)焊槍上的氧氣開(kāi)關(guān)，火焰的形態(tài)就會(huì)變化。當(dāng)氧氣和乙炔混合比例為1:1時(shí)，即獲得中性焰，此火焰由焰心、內(nèi)焰、外焰三部分組成，其內(nèi)焰沮度較高，可焊接銅管。
(2) 氧化焰是在中性焰的基礎(chǔ)上增加了氧氣量，因此火焰溫度高于中性焰，可焊接銅制部件。
(3)炭化焰是在中性焰的基礎(chǔ)上減少氧氣，火焰溫度較低，適用于鋁合金及鋼管和鋼管的焊接。
