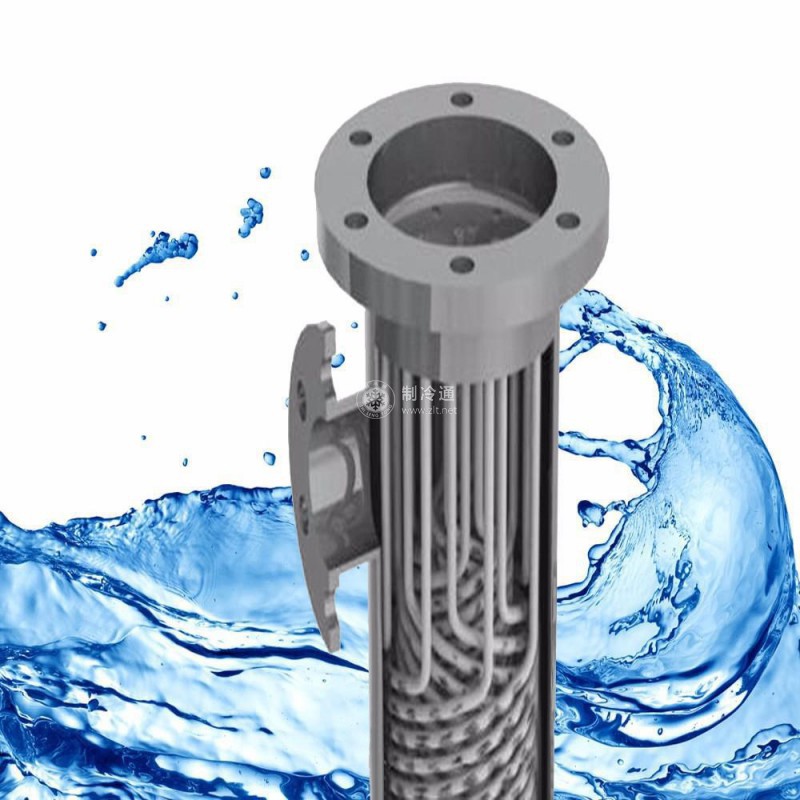

立式殼管式冷凝器以適合立式安裝而得名。與臥式殼管式冷凝器的不同點在于它的殼體兩端無端蓋，制冷劑過熱蒸氣由豎直殼體的上部進入殼內，在豎直管簇外冷凝成為液體，然后從殼體下部引出。殼體的上端口設有配水格。管簇的每一根管口裝有一個水分配器，冷卻水通過該分配器上的斜分水槽進人管內，并沿內表面形成液膜向下流動，以提高表面?zhèn)鳠嵯禂?shù)，節約冷卻水循環量。冷卻水由下端流出并集中到水池內，再用泵送到冷卻塔降溫，可循環使用。
高壓氣態制冷劑從冷凝器外殼的中部進人管束外部空間，為了使氣體易于與管束各根管的外壁接觸，管束中可留有氣道。冷凝后的液體沿管外壁流下，積于冷凝器的底部，從出液管流出。冷凝器外殼上還設有液面指示器以及放氣閥、安全閥、平衡閥和放油閥等管接頭。
立式殼管式冷凝器適用于水源充足、水質較差的地區，常用于大、中型氨制冷系統中。設備垂直安裝，占地面積小，無凍結危險，可安裝在室外。不占用室內建筑面積。換熱管是直管。便于清除鐵銹和污垢，且清洗時不必停止制冷系統的運行，對冷卻水水質要求不高。但是冷卻水用量大，制冷劑泄漏不易發現。且體型比較笨重，傳熱系數低于臥式冷凝器。
