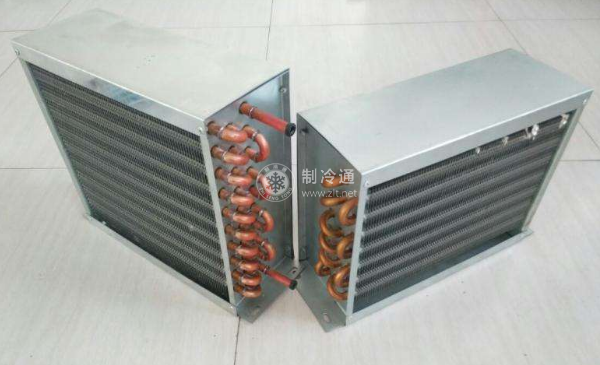

冷凝一蒸發器是在復疊式蒸氣壓縮制冷系統中使用的設備，它既是系統中低溫級循環的冷凝器，又是高溫級循環的蒸發器。常見的結構形式有繞管式、殼管式和套管式三種。
(1)繞管式冷凝一蒸發器
將一個四頭螺旋形盤管繞在一個管芯上放置在一圓筒形殼體內。一般用于氟利昂復疊式（即R22/R23）系統，R22由盤管上方管口進入管內蒸發吸熱，產生的蒸氣由下方管口導出，R23在盤管外表而冷凝后由殼體底部排出。
(2)殼管式冷凝一蒸發器
在結構上是將直管管族設置在殼筒內，以取代盤管式中的螺旋盤管，其形式與殼管式冷凝器基本相同。
(3)套管式冷凝一蒸發器
它結構簡單、易于制造，但當為蛇形套管管組結構時，外形尺寸較大、流動阻力大，所以它僅適用于小型復疊式制冷裝置。
