為保證壓縮機正常啟動，均需設置啟動裝置(啟動繼電器)。啟動繼電器的作用是在壓縮機啟動時，電動機啟動繞組也通電，使電動機形成旋轉磁場，且具有足夠的轉矩，使電動機能正常啟動。當電動機轉速達到額定轉速的70%-80%時，就自動地將電動機啟動繞組從電路中斷開。啟動繼電器可分為重錘式、彈力式和PTC啟動器等。其中彈力式已很少使用。

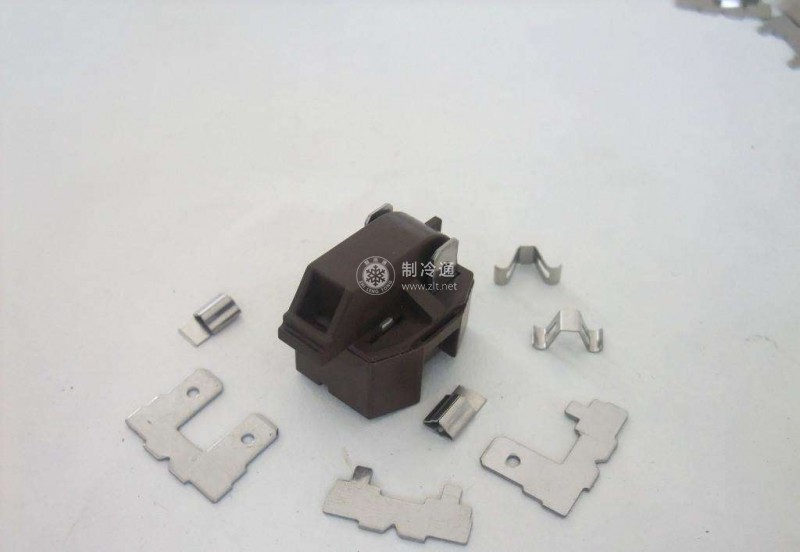

(1) 組成與結構
它由電流線圈、電觸點、銜鐵和絕緣殼體等組成。
(2)工作原理
當制冷壓縮機電動機瞬間通電時，運行繞組的啟動電流很大，啟動繼電器線圈中通過的電流達到吸合電流值，銜鐵吸起，帶動動觸點上行與靜觸點閉合，接通啟動繞組，電動機轉動。正常啟動后，運行電流下降到線圈電流的釋放值后，銜鐵下落，觸點斷開，啟動繞組斷電。
