一臺制冷設備應能按照用戶對溫度等參數的不同要求安全、可靠地運行，這主要依賴于設備中的自動控制系統。在冷庫自動控制系統中，常用的電氣控制元件有溫度繼電器、壓力繼電器、電磁閥和壓差繼電器等。
自動調節控制系統的功能就是在無人直接參與的條件下，能使被調參數(溫度或壓力)達到給定值，或者能按照預先給定的規律變化。自動調節控制系統一般由被調對象、發信器、調節器和執行器組成。在制冷系統的自動調節控制中，十分強調調節儀表的緊湊、簡單和密封性。因此，有不少調節系統把發信器、調節器、執行器三者做成一體，簡化成一個直接作用式自動調節器。
下面舉一例子簡單說明制冷裝置的某些自動調節控制系統。

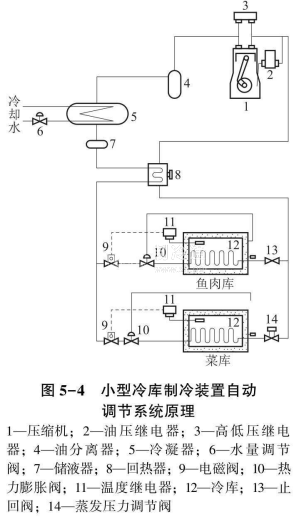

圖5-4所示為以氟利昂為工質的冷庫制冷裝置自動調節控制系統的原理圖。在該裝置，卜使用了下列一些調節元件:熱力膨脹閥10,溫度繼電器11,電磁閥9，止回閥13,蒸發壓力調節閥14，水量調節閥6,油壓繼電器2,高低壓繼電器3。這些調節元件在裝置中所起的作用如下:
熱力膨脹閥10一方面使制冷劑節流降壓降溫，另一方面通過感溫包感受蒸發器出口制冷劑過熱度的變化，自動調整熱力膨脹閥的開啟度，使進入蒸發器的制冷劑流缺與蒸發器熱負荷匹配。溫度繼電器11與電磁閥9聯合使用，對庫溫進行控制。溫度繼電器的感溫包置于冷庫中，當冷庫溫度高于調定值上限時，溫度繼電器觸點接通，電磁閥線圈通電，閥門打開，制冷劑進入蒸發器進行降溫;當庫溫低于調定值的下限時，溫度繼電器觸點斷開，切斷電磁閥線圈電流，電磁閥關閉，制冷劑停止進入蒸發器。這樣就能把庫溫控制在所需的范圍內。
