直接作用式電磁閥
圖5-20(a)所示為一種直接作用式電磁閥結構圖。它的工作原理是:當接通電源時，線圈通電產生磁場，芯鐵被磁力吸起，閥口被打開，流入端與流出端相通;當線圈電源被切斷時，磁力消失，芯鐵在彈簧力和自重的作用下關閉閥門。
直接式電磁閥結構簡單，應用廣泛，但只適用于管路通徑較小或壓力不太大的場合。它在系統中的安裝如圖5-20(b)所示。
2)間接作用式電磁閥

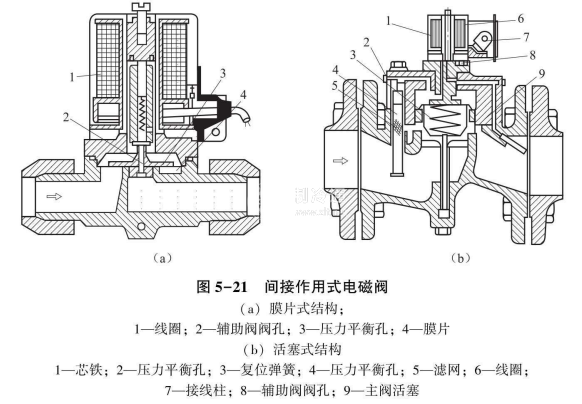

圖5-21所示為兩種間接作用式電磁閥的結構圖，如圖5-21 (a)所示的主閥為膜片式結構，它適用淡水或海水介質。如圖5-21(b)所示的主閥為活塞式結構，它的工作原理是:當線圈接通電源時，產生磁場，吸起芯鐵，輔助閥閥孔被打開，使活塞上部空間與閥后相通，此空間內的壓力迅速下降至閥后壓力，由于閥后壓力低于閥前壓力，故在活塞上下形成了一個壓力差，從而使活塞向上移動，閥門被打開;當線圈電源被切斷時，磁力消失，芯鐵在彈簧力和自重的作用下，下落關閉輔助閥閥孔，此時閥前介質通過活塞上的平衡小孔進入活塞上部空間，使上部空間壓力等于閥前壓力，活塞在彈簧力和白重的作用下，下移關閉閥門。
二次開啟式電磁閥的優點:電磁閥線圈僅僅操縱尺寸及重量很小的芯鐵，由于輔助閥閥孔打開，利用管道中液(或氣)體介質的壓力作自我放大，形成壓差，推動活塞打開閥門，因此不論電磁閥的通徑大小如何，其電磁頭包括線圈均可做成一個通用尺寸，因而減輕了重量尺寸，并便于系列化生產。
二次開啟式電磁閥除了采用活塞結構外，還有其他多種型式。
電磁閥的選用，一般依據管路尺寸的大小來配置接管尺寸與它相同的電磁閥，另外要選用適合于該裝置中介質的閥體材料。
安裝電磁閥應注意:
(1)電磁閥應垂直安裝在水下管道上，介質流動方向應與電磁閥外殼箭頭方向一致。
(2)閥前應安裝過濾器，以防止產生孔道堵塞。
(3)閥所在位置應是振動較小的地方。
(4)電源電壓應與電磁閥銘牌上規定的使用電壓相等。
(5)使用壓力應小于電磁閥所規定的許用壓力。
