壓力導閥+溫度導閥+主閥

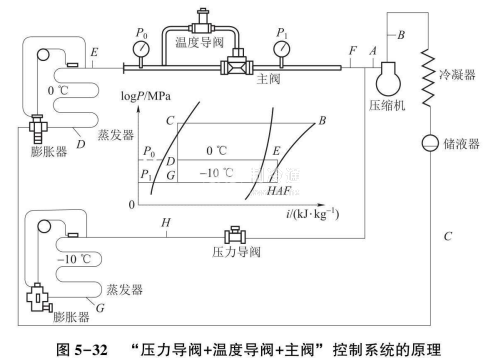

這種冷庫制冷的壓力控制方式的布置如圖5-32所示，它的主要作用是控制被冷介質的溫度，同時其對蒸發壓力也起控制作用。
溫度導閥的感溫包安置在被冷介質中，它能根據被冷介質溫度(如庫溫或冷媒的液溫等)的變化，改變溫度導閥的開啟度，從而調整主閥的開啟度，使得被冷介質溫度控制在一個恒定的范圍內。假若因負荷增大引起庫溫升高，則溫度導閥開大，主閥也就相應開大，冷劑流錄增多，把庫溫降低至給定值;相反，若負荷減小，則引起庫溫下降，溫度導閥關小，主閥也相應關小，冷劑流量減少，讓庫溫回升到給定值。主閥又受壓力導閥的控制，因此能把蒸發壓力維持在一定范圍內。
電磁閥+壓力導閥+主閥。

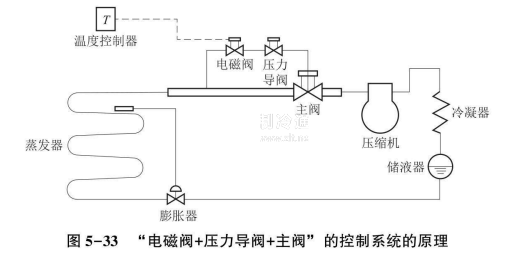

這種控制方式的原理如圖5-33所示。壓力導閥和主閥組合控制，故能把蒸發壓力控制在一定范圍內，保證蒸發壓力不低于壓力導閥的給定值。同時，由于主閥受到電磁閥的控制，只有當電磁閥處于接通狀態時，主閥才能投入工作，若電磁閥處于關閉狀態，則主閥立即關閉。電磁閥的開啟與關閉可以受溫度電器或者壓力繼電器控制，這可根據具體需要而定。國內已有把這三者組合在一起的產品，即恒壓電磁主閥(HDZP系列)。
