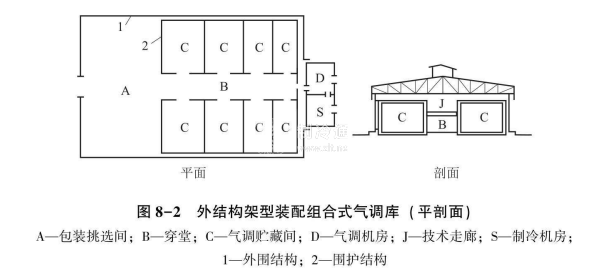

圖8-2所示為較典型的氣調庫主體構造示意圖，地坪以上建筑包括外圍結構和圍護結構兩部分。外圍結構由鋼柱、鋼梁等組合的鋼結構架和屋面板、外圍板等組成;圍護結構即庫體，由“三明治”板裝配而成。外圍結構主要起保護圍護結構的作用，并能改善圍護結構的熱工性能;圍護結構則具有隔熱和氣密的功能。

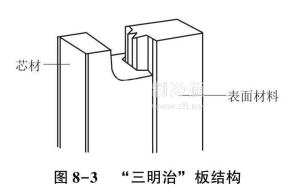

“三明治”板是由兩層表面材料(彩鍍鋼質或鋁質波紋板)中間填充芯材(聚氨酯或聚苯乙烯泡沫塑料)復合而成的，如圖8-3所示。彩鍍波紋板兼作圍護結構的氣密層和防潮隔氣層，聚氨醋或聚苯乙烯泡沫塑料為圍護結構的隔熱層。

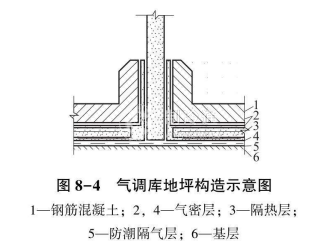

氣調庫的地坪構造與冷藏庫差不多，只是增加了一層氣密層，如圖8-4所示。
