離心式制冷機除了壓縮機之外，還有蒸發器、冷凝器、節流機構(包括省功器)、抽氣回收裝置、泵出系統等設備。它們與其他類型的制冷機具有一些不同的特點和作用。

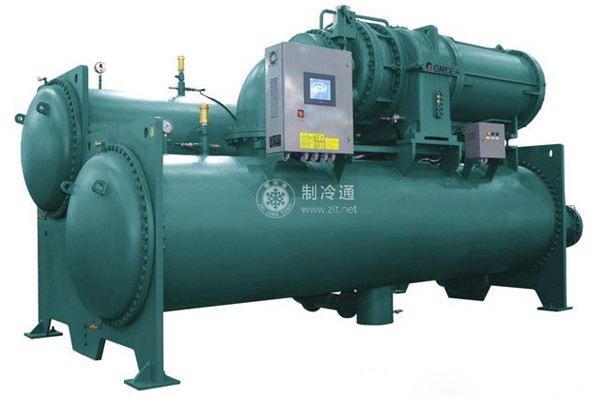

空調用離心式制冷機的換熱設備，往往做成單筒式或雙筒式置于壓縮機下面，作為離心式壓縮機的基礎，以組裝形式出廠。在接上冷卻水、冷媒水和電氣系統后，可以放置在樓的底層或屋頂上。一圓弧形夾層的隔熱鋼板12將燕發器和冷凝器分開，冷凝器底部設有開口，冷凝后的制冷劑通過開口流入浮球室的前室，經過濾網(不銹鋼或銅絲網)進入浮球閥室內，隨制冷負荷的變化，不同的液體通過節流孔板流入蒸發器底部，經兩排制冷劑分配噴嘴射向蒸發器換熱管束，的表面，增加擾動以提高換熱效果.制冷劑液體沸騰情況可以從液位視鏡中觀察，在浮球閥室底部還引出液態制冷劑至主電動機尾部噴嘴以冷卻電動機，并引到抽氣回收裝置中的冷凝室內冷卻盤管。
制冷機在運行中，蒸發器和冷凝器通過接管法蘭與三個流程相通:
(1)制冷劑循環。管外流程，接管法蘭為11和13。
(2)冷媒水循環。管內流程，接管法蘭22與蒸發器左水室21接通。
(3)冷卻水循環。管內流程，接管法蘭23與冷凝器左水室1接通。
