氨制冷系統中安全泄氨系統原理圖

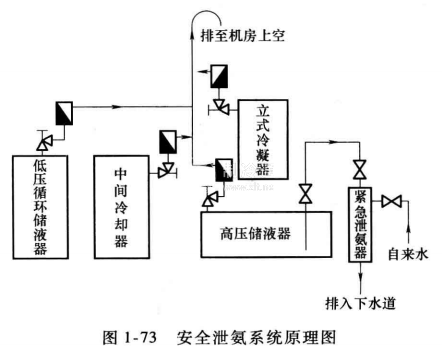

氨冷庫中安全泄氨系統如圖1-73所示。氨制冷裝置中壓力容器如冷凝器、高壓儲液器、中間冷卻器、低壓循環儲液器上均應安裝安全閥，以便產生意外事故時安全閥能自動頂開，把系統中氨通過安全管排至機房上空，保護制冷裝置及人員安全。

緊急泄氨器用于大中型氨制冷系統中，其作用是遇有火警等事故時，迅速排出容器中的氨液至安全處，以免發生重大事故。緊急泄氨器上部設有一個氨液入口和一個清水入口，發生事故時，先打開水閥，再打開泄氨閥，使氨液與水混合并溶解，最后把氨水排入下水道。
